2024年7月17日电工工作岛.电子电工实训室设备

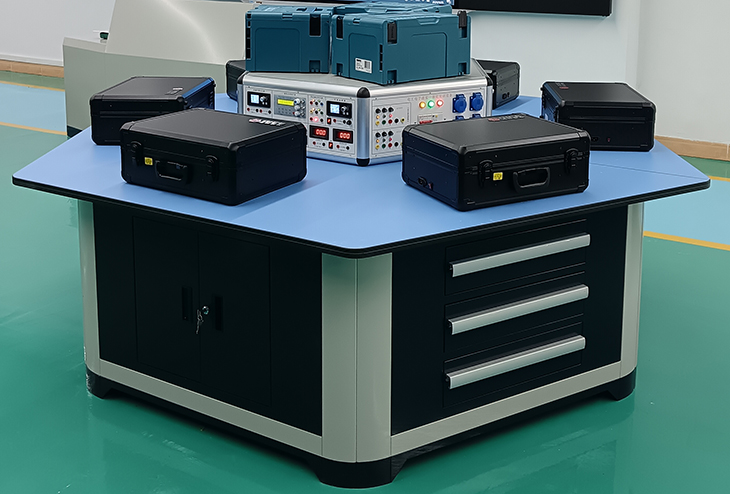

SB-CSET-JD01电工工作岛

电工工作岛、电子电工实训室设备、一体化智能控制及教师示教主控台、电子电工实训平台该区域是以电工电子技能工作岛设备为核心，利用工业情景化设施建，配套教学化处理过的工作流程与管理制度，让学生通过任务进行实训教学。电工工作岛实训设备可同时让6名学生同时操作，通过小组的团队形式开展工作任务，并通过角色分工按照各自的工作流程进行。在实训工作的同时可以进行理论教学，实现“做”“学”“教”一体。

一、整体参数

² 工作电源：三相五线 AC380V±10% 50Hz；

² 安全保护：漏电保护、过流保护、熔断器保护；

² 额定功率：≤10kW（6套配置为例）；

² 环境温度：－10～50 ℃；

² 相对湿度：≤85%；

二、钢制实训桌

1.尺寸：L2440mm（对角）*W2115mm(对边) *H780mm。

2.桌身：六工位设计，骨架为优质冷轧钢板经数控精加工而成，表面静电喷涂。桌体下方其中三个工位带三个抽屉，内放工具。另外三个工位对开门设计，内分四层，可分别放置实训电路模块和实训用钢制网板。

3.桌面：采用25mm厚实心理化板，桌边半圆形设计。桌面具有耐磨、耐热、耐污、耐火、耐菌、防霉、抗静电及易清洁等特点。

三、电工岛实训屏

1.采用六边形结构

2.六个作业面配置有实训电源控制系统，控制面板具有漏电保护、短路保护功能。

电源控制屏功能：

1、强电部分：3面相同资源，配有三相漏电保护开关，保险座，具有过流过载保护作用。配置AC220V电源插座、AC220V和AC380V电源输出接口及三相五线叠插式电源输出接口，设有6路带盖防水单相插座用于仪器仪表和其他用电工具的供电。

2、低压、仪表部分：3面相同资源，

（1）提供直流程控电源:采用DAC加MOS管恒流输出，输出0-30V/2A，电压稳定度≤0.3%，电流稳定度≤0.3%，有短路、过流自动保护功能，设有短路软截止自动保护和自动恢复装置。2.8寸TFT液晶屏显示输出电压、输出电流、负载电压和负载电流，并且具有恒流提醒功能。采用EC11旋钮编码器调节输出电流和限位电流。

（2）低压直流电源：±5V、±12V、﹢24V五路固定输出，每路均具有短路、过流保护及自动恢复保护功能。

（3）交流电压表1个、交流电流表1个、直流电压表1个、直流电流表1个。

四、实验凳6张与电工岛相配套：

五、电工工作岛电工基础实训模块：提供基尔霍夫定律、叠加原理、戴维南定理、诺顿定理、二端口网络、互易定理、R、L、C串联谐振电路、R、C串并联选频网络及一阶、二阶动态电路等实验。各实验器件齐全，单元隔离分明，实验线路完整清晰。

序号	名称	规格型号
1	电路基础实验箱面板(蚀刻）	1.3003铝板尺寸244012201.5mm 2.Q235冷板尺寸：250012501.2mm
2	旋转式电位器	WH5-1A/10K 轴端ZS-3型16MM
3	涤纶电容	242（CL11-50/100V±10%)
4	螺旋管线圈式电感	30mH 螺旋线圈式
5	金膜电阻	2W330Ω/±1%铜引线
6	金膜电阻	2W510Ω/±1%铜引线
7	金膜电阻	2W1K/±5%铜引线
8	不锈钢拉手	孔距96mm Φ8mm

六、交流电路实训模块：提供单相、三相负载电路、变压器、互感器及电度表等实验。

序号	名称	规格型号
1	启动电容(电力电容)	1uF/500V(CBB61-±5%)软引线式
2	启动电容(电力电容)	2.2uF/500V(CBB61-±5%)软引线式
3	启动电容(电力电容)	4.7uF/500V(CBB61-±5%)Φ6.3插片式
4	交流电路实验箱面板(蚀刻）	1、3003铝板尺寸244012201.5mm 2、Q235冷板尺寸：250012501.2mm
5	不锈钢拉手	孔距96mm Φ8mm
6	螺口灯座	E27 平底　黑色
7	控制变压器	NDK(BK)-50VA/入 0-220V-380V/出0-36

七、室内照明电路实训套件

序号	名称	规格型号
1	包装箱	821551-8类型3
2	剩余电流动作断路器	DZ47LE-32 1P+N 10A
3	插座底盒	86#/明装
4	熔断器	RT28N-32 32A
5	熔体	2A
6	单相电子式电能表	220V 5(20)A
7	红外感应开关	86型
8	声控延时开关	86型
9	一开单控开关	86型 10A
10	一开双控开关	86型 10A
11	螺口灯座	E27 平底
12	螺口球形灯泡	E27 15W 230V 透明
13	T5一体化日光灯管	AC220V/4W 白光 0.3M
14	T3螺旋式电子节能灯	220V/9W
15	接线端子	TB-2504
16	专用安装网板	约600×600×20MM

八、虚实一体全集成模拟电路实验平台

（1）电源

² 输入：AC 220V±10%，50HZ ，开关带有LED电源指示灯。

² 输出：输出电压/电流：+5V/2A，+l2V/0.2A，-l2V/0.2A

² 配置可调稳压直流电源，恒压恒流，带液晶显示：

1)输出电压：0.6~36V；

2)输出电流：0~2A；

3)电压分辨率：0.01V；

4)电流分辨率真：0.001A；

5)带防反接、欠压、过压、过流、过温等多种保护。

两路可调直流信号源：双路-0.5V～＋0.5V；－5V～＋5V两档连续可调。

（2）多功能智能数据采集模块：

² 一体内置计算机：CPU主频为2.16GHz。内存DDR3L SODIMMX14G ，固态硬盘，支持上电自启动；

² 提供HDMI 接口14寸IPS屏，画质高达1920*1080高分辨率， 60Hz刷屏无卡顿；

² 提供1xUSB3.0，5xUSB2.0 ，1个耳机接口&麦克风 2个COM串口，1xHDML,1xVGA ，2个天线接口， 2x千兆网² 口等丰富的接口资源；

² 模块安装自恢复还原系统，可有效防止病毒感染，安全稳定；

² 平台标配蓝牙无线鼠标和键盘，方便用户操作控制和编程；

² 采集模块：

² 全中文操作界面，双通道采集，USB2.0通讯接口，最高实时采样率50M，最高输入±50V；

² 支持 72 小时上位机无纸记录仪功能；

3.8 位~13 位垂直分辨率，自带 PWM 输出；

² 支持过程缓存录制存档和回放,支持波形图片导入与实时波形对比参考；

² 支持 500 帧数据缓存和分段存储；

² 支持 RS232, RS485, RS422, I?C 和 CAN, SPI ,Lin 解码，支持波形自动边沿 / 极值点测量；

² 支持频谱分析，UI 特性曲线测绘和频率响应曲线测绘；

² 集成 Pass/Fail 检测功能，测量量历史变化趋势统计和直方图分析功能；

² 支持采集卡模式，可自己设置采样率和存储长度，也可以设置单次采集和循环采集；

（3）函数信号发生器：

² 频率范围：0.01Hz ~ 5MHz ；

² 频率分辨率：0.01Hz(10mHz)；

² 显示方式：液晶屏显示

² 输出通道：主副波两路高速独立输出。

² 输出波形：正弦，三角波，方波（占空比可调）。

² 输出幅度：≥20Vp-p(空载)

² 输出阻抗： 50Ω±10%

² 直流偏置： ±10V

² 方波占空比范围 1%~99%

² TTL输出：

² 幅度： >3Vp-p；

² 扇出系数：>20 TTL负载；

² TTL电平上升下降时间：≤20ns；

² 频率计数器功能：

² 计数范围： 0-4294967295；

² 测频范围：1Hz~60MHz；

² 输入幅度：1Vp-p~20Vp-p；

² 扫描功能:

² 扫描方式：线性扫描、对数扫描；

² 频率设定范围：起始点和终止点任意设定；

² 频率扫描范围：M1预设频率~M2预设频率；

² 扫描速率：1s~99s/步进；

² 全部按钮操作和数字电位器设置和连续调节

（4）分立元件电路

² 整流、滤波和稳压电路；

² 单级放大电路；

² 两级阻容耦容放大电路；

² 负反馈放大电路；

² 射极跟随器；

² 差动放大电路；

² 互补对称功放电路；

² 电位器组；

² 电阻、电容和二、三极管、扬效应管、可控硅等组成。

（5）集成模拟电路：两个独立的运算放大器(741)；集成功放(LM386)；

（6）提供3只可调电位器（10K，100K，1M）；

（7）提供1只8欧/2W扬声器；

（8）元件区还提供多种规格电阻、电容，二极管供用户自由搭建使用

（9）采用2MM香蕉头K2测试线，，头部带有弹性易插拔，接线采用全铜材质，并经过弹片镀金处理；

² 仿真软件

（1）软件不受任何网络或服务器的限制，无需浏览器，用户可以随时随地使用，无需支付任何费用；

（2）跨平台兼容性：可以在各种操作系统上运行，包括Windows、MacOS和Linux等，方便用户在不同平台上进行电路设计和仿真；

（3）与实物电路对应：所有实物电路，都有对应的虚拟仿真电路；

（4）拥有丰富的模型库，能够准确地模拟各种模拟电路和数字电路，支持线性、非线性、混合信号等多种电路类型；

（5）提供了直观的原理图捕获界面，用户可以通过拖放元器件的方式来设计电路，从而简化了电路设计的流程；

（6）内置了波形查看器，用户可以直接在软件中查看电路的仿真波形，便于分析和调试电路；

（7）提供了丰富的宏模型和演示电路，用户可以通过这些模型来学习电路的设计和仿真，也可以将这些模型用于自己的设计中；

（8）用户可以根据需求设置各种仿真参数，如仿真时间、步长、精度等，以满足不同的仿真需求。此外，还支持多种分析类型，如直流分析、交流分析、瞬态分析等，帮助用户全面了解电路的性能特点；

（9）采用直观的工具栏和彩色编码导线，使得电路模拟和调试更为直观便捷。布线工具支持自动绘制水平和垂直导线，并能智能连接元件和导线，大大降低了电路设计的难度；

（10）用户可以保存电路设计到文件中，导出为GIF格式，或直接打印输出。此外，电路布局支持作为"子电路"嵌入其他电路中，便于实现复杂电路的分层设计；

（11）软件提供丰富的电路组件，包括各类输入输出设备、逻辑门、多路复用器、算术电路、触发器和RAM内存等。同时，内建的"组合分析"模块支持电路、真值表和布尔表达式之间的相互转换，功能全面，使用便捷；

九、可完成以下实验项目

（1）单级放大电路实验

（2）两级放大电路实验

（3）负反馈放大电路实验

（4）射极跟随器实验

（5）差动放大电路实验

（6）电压跟随器实验

（7）反相比例放大器实验

（8）同相比例放大器实验

（9）反相求和放大电路实验

（10）双端输入求和放大电路实验

（11）积分电路实验

（12）微分电路实验

（13）积分-微分电路实验

（14）方波发生电路实验

（15）占空比可调的矩形波发生电路实验

（16）三角波发生电路实验

（17）锯齿波发生电路实验

（18）低通滤波器实验

（19）高通滤波器实验

（20）带阻滤波器实验

（21）过零比较器实验

（22）反相滞回比较器实验

（23）同相滞回比较器实验

（24）集成电路RC正弦波振荡器

（25）LM386集成功率放大器

（26）半波整流电路实验

（27）桥式整流电路实验

（28）电容滤波电路实验

（29）并联稳压电路实验

（30）串联稳压电路实验

（31）集成稳压器功能测试实验

（32）集成稳压器性能测试实验

（33）集成稳压器改变输出电压电路实验

（34）集成稳压器组成恒流源电路实验

（35）集成稳压器组成可调电压电路实验

（36）双T网络RC正弦波振荡器实验

（37）LC振荡器及选频放大器实验

（38）电流/电压转换电路实验

（39）电压/频率转换电路实验

（40） OTL互补对称功率放大器实验

（41）方波变三角波电路实验

（42）精密整流电路实验

（43）场效应管实验

(44)可控硅实验电路

十、虚实一体全集成数字电路实验平台

（1）电源

² 输入：AC 220V±10%，50HZ ，开关带有LED电源指示灯。

² 输出：

² 输出电压/电流：DC:5V/3A,给整个数电箱系统供电，具有短路保护和过流保护，当电源短路时,自动切断5V输出,蓝色短路报警指示灯点亮，蜂鸣器鸣叫报警，并切断对外供电。在排除短路故障后可自动重新正常供电。功能模块部分供电还有过压保护;

输出电压/电流：DC：+12V/1A,-12V/0.5A,每路都带有短路保护和过流保护。

（2）一体内置计算机：

² CPU主频为2.16GHz。内存DDR3L SODIMMX14G ，固态硬盘，支持上电自启动；

² 提供HDMI 接口14寸IPS屏，画质高达1920*1080高分辨率， 60Hz刷屏无卡顿；

² 提供1xUSB3.0，5xUSB2.0 ，1个耳机接口&麦克风 2个COM串口，1xHDML,1xVGA ，2个天线接口， 2x千兆网口等丰富的接口资源；

² 模块安装自恢复还原系统，可有效防止病毒感染，安全稳定；

² 平台标配蓝牙无线鼠标和键盘，方便用户操作控制和编程；

（3）逻辑分析仪：

² 采样通道：8通道；

² 采集频率：最高24Mhz；

² 操作系统：支持Windows,Linux,Mac；

² 支持协议：支持多达130多种协议；

² 支持多场景：支持问题定位、多组件的复杂系统、时序分析、性能分析；

（4）积木自由搭建区：

² 实验箱右侧提供一块255*255mm大面积实验电路；

² 采用积木搭建方式安装IC座；

² 提供锁紧式IC座：DIP14,DIP16；

² 提供圆孔式IC座：DIP8,DIP14,DIP16,DIP20,DIP40(可以接插40芯以内的各种宽体或窄体芯片)；

（5）PWM信号发生器：

² 支持按钮手动设置频率和占空比，支持按钮长按快速增加和减少参数；

² 支持上位软件设置频率和占空比，直接输入参数，快速精准调节，可读取下位机设置的参数；

² 显示采用LCD液晶屏，可同时显示当前频率值和点空比；

² 频率1HZ~150KHz可调,占空比0~100%可调；

² 输出脉冲幅度5V TTL电平，输出电流5~30mA左右；

² 信号发生器具有断电记忆功能，保留最后一次设置参数值；

（6）内置IC智能测试仪模块：提供DIP24手柄式锁紧IC座，可测试DIP(双列直插)封装器件的好坏；

不需要输入芯片型号，即能自动完成识别芯片、测试及显示结果等功能，芯片测试正常，数码管显示芯片型号，芯片如果损坏，数码管显示ERR字符；

² 可测试LED显示器件，包括LED、数码管、LED点阵模块；

² 需支持74系列，74LS系列，74HC系列，74ALS系列，54系列，CD4000系列，HEF4000系列，CD4500系列、运算放大器，光耦器件，NE555等常用1500多款IC器件的测试；

（7）单脉冲（消抖脉冲）：可同时输出正负两个脉冲，脉冲幅值为TTL电平,共2组；

（8）分频电路，可同时输出2、4，8、16共4组TTL分频信号；

（9）12组独立逻辑电平开关：可输出"0"、"1"TTL电平（"1"为正逻辑）；

（10）12组LED电平显示：由红/绿/黄/3种颜色LED发光二极管及驱动电路组成；

（11）4组独立按钮开关：可输出"0"、"1"TTL电平（"1"为正逻辑）；

（12）4位带BCD码-十进制译码电路七段LED数码管；

（13）提供1组蜂鸣器及驱动电路；

（14）提供1组继电器及驱动电路；

（15）提供12组器件扩展单元，由圆孔针和内径为Φ2自锁紧插座组成，用户可接插电阻、电容、二极管、三极管等器件。

（16）提供1K、10K,100K共三只可调电位器；

（17）采用2MM香蕉头K2测试线，头部带有弹性易插拔，接线采用全铜材质，并经过弹片镀金处理；

仿真软件

（1）软件不受任何网络或服务器的限制，无需浏览器，用户可以随时随地使用，无需支付任何费用；

（2）跨平台兼容性：可以在各种操作系统上运行，包括Windows、MacOS和Linux等，方便用户在不同平台上进行电路设计和仿真；

（3）与实物电路对应：所有实物电路，都有对应的虚拟仿真电路；

（4）用户可以在软件界面中，从左侧的工具栏中选择需要的元器件，并将它们拖拽到右侧的"电路板"中。可以通过鼠标拖拽元器件的引脚，将它们连接在一起，组成一个电路。完成电路设计后，可以点击"运行"按钮，开始对该电路进行模拟。软件提供了多种模拟参数，如模拟时间和步长，用户可以根据需要进行调整；

（5）提供电压表、电流表、频率计、示波器、逻辑分析仪等工具，在模拟运行结束后会提供电路的性能分析数据，如电压、电流和功率等，帮助用户评估电路性能并进行优化；

（6）支持多种功能模块：如电压源、电流源、受控源、时钟、波形发生器、稳压电源、电池等；

（7）支持多种元器件：支持模拟各种电子元器件的行为，包括模拟和数字组件。

可完成以下实验项目

项目一举重裁判电路的设计与仿真

第一部分门电路

实验一门电路逻辑功能及测试

项目二交通灯故障报警电路的设计与仿真

第二部分组合逻辑电路

实验二组合逻辑电路设计（半加器、全加器及逻辑运算）

实验三 MSI集成加法器功能测试及应用

实验四译码器和数据选择器

实验五编码器

项目三四人抢答器电路的设计与仿真

第三部分触发器

实验六触发器 R-S、D 、J-K

实验七集成触发器应用

项目四六十进制计数器电路的设计与仿真

第四部分时序逻辑电路

实验八移位寄存器及其应用

实验九计数器电路测试及研究

实验十集成计数器功能测试及应用

项目五救护车警铃电路的设计与仿真

第五部分脉冲波形单元

实验十一波形产生及单稳态触发器

实验十二 555时基电路的功能测试及应用

项目六正负脉宽数控调制信号发生器的设计

第六部分模数-数模转换

实验十三 A/D转换器实验

实验十四 D/A转换器实验

数字示波器

100MHz带宽，2个模拟通道，存储深度64kpts，采样率每通道1GS/s（非交织模式），波形捕获率8,000wfms/s，水平显示16div，多种频率校准信号输出：10Hz、100Hz、1kHz、10kHz。

数字万用表

三位半真有效值全量程保护 NCV功能带电容、频率、温度测量功能。

器材摆放架

尺寸：约长1200*宽400*高2000mm*4层，钢制

实训录播系统

移动数据终端：

1.主拍广角镜头像素：≥800万自动对焦（分辨率≥3264*2448），俯拍标准镜头像素：≥800万自动对焦（分辨率≥3264*2448）。

2.帧数：无线720P和1080P不低于30帧/秒。

3.移动数据终端配备≥7寸 IPS触摸显示屏，分辨率：≥1024*600。

4.移动数据终端具备物理按键操作，拥有4个功能键，分别支持画面放大、缩小、录制、分辨率调节等功能。

5.支持触屏操作图像放大，缩小，拍照，录像和查看已拍图片或视频。

6.90度拍摄，主拍广角镜头（A2幅面），辅拍标准镜头（A3幅面），最短拍摄距离8cm。

7.万向软管式设计，360度任意方向可调。支持微距显示，也可以拍摄整个操作过程，也可侧拍捕捉操作细节。

8.移动数据终端设置HDMI接口、以太网接口、type-c扩展接口，实现多场景的使用需求，人性化设计，简单方便。

9、移动数据终端支持无线5Gwifi连接，通过智慧实训教学软件无线调取移动数据终端的实时画面。

10.支持通过HDMI接口直连电视机、投影、一体机等显示设备使用，支持图像放大、缩小、录制和调节分辨率等功能。

11.支持移动数据终端画面的单双屏切换。

12.支持微距展示、自动对焦。

13.支持调节分辨率。

14.移动数据终端设置悬浮式触摸功能菜单，支持触摸缩放，不遮挡画面。

15.支持本机一键拍照，支持拍照前倒数和拍照后缩略图提醒功能，支持在回看界面查看拍摄的照片。

16.支持本机一键微课录制，支持查看已录视频。

17.支持本机查看录制的视频和拍摄的照片支持翻页查看。

18.移动数据终端内置专用操作系统，实现拍照、录制、回看的功能。

智慧实训教学系统。

19.支持笔记本、台式机、一体机等同时无线接入观看实物展示；同时连接设备数不低于5个，无线传输距离可达20米。

20.支持双屏实物显示，同时展示左右2个镜头的实时画面，支持全屏，放大，缩小、切换展示，支持画面动态即时旋转。

21.支持实时视频展示、本地图片展示、旋转、缩放、拍照等。

22.支持一体机或电脑使用本软件时，不影响一体机或电脑与外部网络连接。

23.支持电子白板讲解批注功能，支持画笔选择、一键清空、颜色、线宽，返回桌面等功能。

24.支持在软件画面和电脑桌面进行批注。

25.支持软件画面与电脑桌面的一键切换。

² 配套电工电子实训课程资源

² 配套设备对应的实训指导书、微课视频及其相关的配套教学软件等。

² 设备布线安装调试

1 实训室场地科学规划设计、设备运输安装调试。

2 提供场室建设平面布局图1张，不提供或提供与实际不符视为不满足。

3 提供场室建设预期建设3D效果图2张，不提供或提供与实际不符视为不满足。

4 提供已完成同类案例图片3张，不提供或提供与要求不符视为不满足。

实训室文化建设

一、场地面积约为140平方米（12mX11.5m），根据实训室风格要求划分功能区域并出设计图纸及实训室装修效果图

二、地面垫高及找平

根据实训室实际情况，测量跟走廊过道高度垫高找平。

三、环氧自流平地坪涂装（地面刷漆）

（1）性能特点：面平整美观，达到镜面效果；耐磨、耐压、耐冲压；耐酸、碱、盐和机械加工切削液和润滑油的腐蚀；具有一定的弹性；多种颜色可以选择

（2）施工工艺：基面处理→涂刷封闭底漆→刮涂中层漆→刮涂自流平腻子→打磨，吸尘→镘涂自流平色漆（亮光、哑光）。

（3）可选颜色

四、功能块区域画线

按照标准区域根据现场布局要求，选用耐磨性好、强度高、耐候性好及不易褪色的专用划线漆，现场定位放线后，经复测无误，再使用专业划线机或人工进行标线、画线。

五、文化制度展板

5.1、材质：透明亚克力材质（附学院系LOGO标识）尺寸：约A1大小

包含：《实训室管理制度》，《实训课安全管理制度》，《实训室安全应急预案》，《实训室管理实施办法》，《学生实训守则》等内容。

5.2 实训室介绍标识：

1、尺寸规格：≥1000mm*800mm（采购单位可根据现场尺寸进行调整，文字内容以采购单位确认为准）

2、材质及制作要求：合金型材模组，高级结皮PVC泡板，三底三面烤漆，文字内容采用专用油墨丝网印刷。

3、安装方式：用膨胀螺丝与墙面固定

5.3 7S管理展板：

1、尺寸规格：≥1600mm*600mm（采购单位可根据现场尺寸进行调整）

2、材质及制作要求：≥1.6mm铝合金边框银色烤漆，背板定制雪

弗板，≥6mmPVC 底板，≥1mm亚克力面板，内容使用工程级写真喷绘；文字图文内容制作前需与采购单位确认。

3、安装方式：螺丝固定。

六、环境优化：

1.地面以环氧自流平为施工材料颜色为绿色或采购方指定颜色；墙面以哑光内墙乳胶漆米黄色；在特定通道涂刷蓝色环氧自流平，材料为油漆。

2.根据实际窗户大小对其进行实际尺寸测量，统一为蓝色遮光定制窗帘，喷绘采购方和供应商logo。

3.墙面为米黄色内墙乳胶漆两底一面进行涂刷。两遍底漆一遍面漆。

4.测量、开凿电线管及供气管路线槽服务。

5.区域电线管、加穿电线及供电电缆线路服务。

6.墙面部分采用防水内墙腻子粉平刮于墙面，无气孔，厚度不小于2.5mm。

7.面层用乳胶涂料滚涂二遍，达到表面平整光滑、无起层、无掉落；苯与甲醛含量合乎室内空气标准。

8.地面区域分划线采用接合牢固、不易褪色、环保耐用的交通标示划线涂料，达到线条美观、规范、整齐的效果。

9.地面清理、背景墙等设计制作服务施工服务。

SBKZT-01B一体化智能控制及教师示教主控台

一、产品概述：

该设备是根据实训室教学管理的要求而设计开发的简易型示教电源控制系统。系统采用半圆形设计。配有电源控制系统、多媒体教学系统、老师豪华椅子。

二、技术参数:

1.工作电源：三相五线 380V±5％ 50Hz

2.安全保护：漏电保护（动作电流≤50mA），过流保护

3.规格尺寸：2400×800×780mm

4.额定功率：<2KW

5.环境温度：－10℃ ～40 ℃

6.相对湿度：<85%

三、产品结构:

1.桌身部分：钢质喷塑,半圆形设计，琴型结构，符合人体学设计，柜体设计有标准19吋机架模式，可放置各种多媒体器材：功放、计算机、中央控制系统等,并设置各种穿线孔位，设计科学，使用方便。

2.桌面部分：采用优质钢板经数控精加工成型，桌边圆弧型设计，桌面敷设防静电绝缘皮具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。

3.实训屏部分：采用优质钢板斜面设计精加工，面板采用优质铝板，彩色喷绘工艺，颜色协调、设计合理。设有电源控制系统布局科学操作方便。

四、基本配置：

序号	名称	规格参数	单位	数量
1	示教台	2400×750×750mm	张	1
2	电源智能控制屏	包含学生台电源控制系统等	台	1
3	配套资源库	见附件	套	1
