2025年3月22日
SB-CDY-B型车刀量角仪
车刀量角仪主要用测量各种车刀主剖、法剖面、纵剖面的ISO制的几何角度，即可以作为刀具制造厂和机械工厂工具车间测量角度的辅助工具，也是金属工艺学及切削原理课程教学与实验的必备仪器之一，也是金工实习实践中磨刀必备仪器。
通过亲手测量可以让 学生增加加对刀具角度的理解和认识。
技术参数：
1.功能：可测量前角、后角、刃倾角、主（副）偏角。测量范围±30°，刻度盘标定范围±40°。
2.配置车刀六把：丝刀（螺纹车刀）、挖刀（挖内孔）、45°车刀（车外圆、平端面、倒角）、90°车刀（精车刀、车外圆、平端面）、75°车刀（精车刀、车外圆、平端面）、切刀（切断、切槽）。
3.仪器材料：用45′钢精工制作。
4.金属表面镀铬，发黑处理。
5.外形尺寸不小于265×250×250mm。
实训项目：
1、熟悉车刀切削部分的构造要素，掌握车刀标注角度的参考系及车刀标注角度的定义；
2、了解车刀量角仪的结构，学会使用量角仪测量车刀标注角度；
3、绘制车刀标注角度图，并标注出测量得到的个标注角度数值；
4、根据所测车刀的主偏角、副偏角、后角，设计并绘制车刀的前脚和刃倾角。

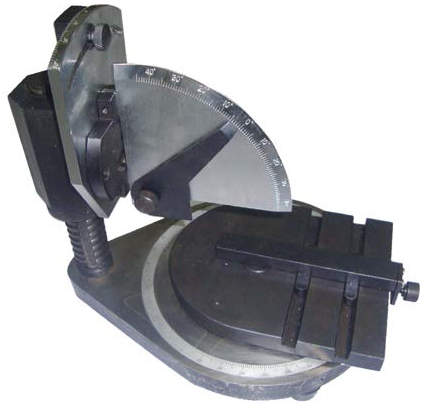

SB-CDY-A型车刀量角仪
本车刀量角仪主要用测量各种车刀主剖、法剖面、纵剖面的ISO制的几何角度。是金属工艺学及切削原理课程教学与实验的必备仪器之一，也是金工实习实践中磨刀必备仪器。
主要参数：
材料：45#钢
测量范围：（1）前角、（2）后角、（3）量倾角、（4）主（副）偏角
规格尺寸：长280x宽250x高240mm.

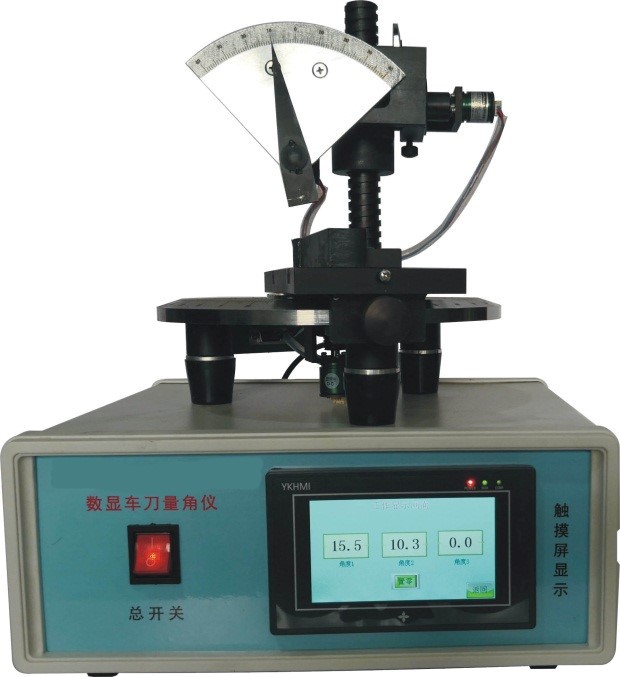

SB-SXL型数显车刀量角仪
数显车刀量角仪是上海硕博公司在SB-CDY-B型车刀量角仪的基础上改造而成的，把传统的人工读数的变电子数显，配备高精度角度传感器，使测量精度在SB-CDY-B型车刀量角仪上提升一级，方便快捷，简单，实用。
产品特点：
1、配备三个高精度传感器，方便快速测量前角，后角，刃倾角，前后副角的角度。
2、配有高品质4N无氧铜，抗氧化，进口PVC绝缘，高效率传输传输数据线。
3、设备本身是由45号钢精加工而成，表面经发黑处理，刻度盘表面经镀铬处理，表面经激光印字，清晰可见。
4、全铝机箱，外型美观、做工精致、造型新颖，配有2MM铝前后面板氧化拉丝，箱体喷塑处理，并在两侧面配有散热孔，方便设备长时间运行。
5、配备智能型工控板，采集数据信号，4路AD模拟量输入,通信口支持COM/RS232,458,MODBUS
RTU主从协议。
6、4.3寸真彩触摸屏，能实时显示各种测量角度的数值
7、具有任何角度，一键对零功能。
产品功能：
1、前角测量
2、后角测量
3、刃倾角测量
4、主偏角测量
5、副偏角测量。
产品配置：
1、精度要求：测量误差±0.1度。
2、材料要求：45
钢淬火
3、配件要求：高速钢车刀四把及设备常用五金工具一套
450车刀(车外圆、平端面、倒角)
900车刀(精车刀、车外圆、平端面)
750车刀(精车刀、车外圆、平端面)
5MM切刀(切断、切槽)
4、产品尺寸：300*320*420mm（长*宽*高）
|
