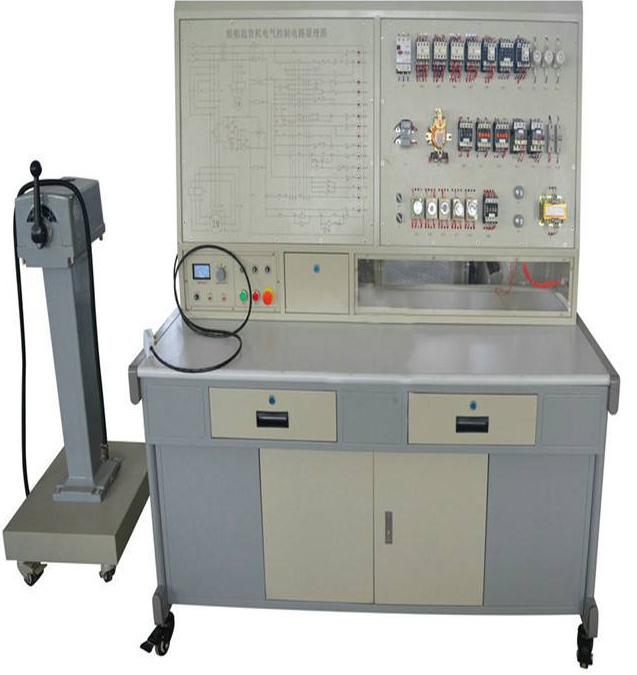

SBCBK-03船舶绞缆机电气控制技能实训装置
一、概 述
"船舶绞缆机电气控制技能实训装置"是根据职业院校的船舶电气、船舶电气自动化、船舶机电及相关专业以及各职业鉴定站（所）等单位的船舶电气控制的实训教学、技能要求而研制的。该实训设备均采用工业中通用的电器，不仅可以用于课程演示、电气控制操作，还可以作为船舶电气维修方面的培训考核设备。
二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜1.5kVA
三、基本配置
本装置由电源控制部分、仪表测量部分、船舶绞缆机电气控制线路、交流三速异步电机、故障设置、排除箱、电源插座等组成。
1.电源控制部分
提供三相交流电源，带有漏电保护功能，并配有一只指针式交流电压表，指示三相电网的线电压。
2.仪表测量部分
提供交流电压表一只、交流电流表一只，用于控制线路测量。
3.船舶绞缆机电气控制线路
提供控制回路所需的按钮、交流接触器、热继电器、变压器、交流电磁阀、时间继电器等元器件。
4.故障设置、排除箱
由"故障设置区"、"故障排除区"、"故障指示区"组成，可任意设置故障，待故障排除后，故障指
示区可自动指示故障排除情况。
四、实训项目
1.熟悉船舶常用低压电器的结构、原理
2.船舶绞缆机电气控制线路的分析、调试
3.船舶绞缆机电气控制线路的故障检测
4.船舶绞缆机电气控制线路的故障排除
