楼宇智能化综合布线考核实训装置

SBBX-LY楼宇智能化综合布线考核实训装置

上海硕博大力弘扬工匠精神_职业教育前途广阔、大有可为,专业生产教学设备_应用教学_实用型技能人才,教学培训对象：凡从事中职技术学校，高职大专院校的网络、通信、建筑行业相关专业师生，综合布线工程、智能化系统集成、智能建筑设计和施工、房地产开发、电信工程和企事业单位内部或物业公司从事计算机网络工程、通信工程、宽带接入网工程、智能建筑和楼宇自控等方面的施工、安装人员及设计规划、监理、工程技术，电信、联通、移动的线路传输工程技术等相关人员，运行维护等实用工程技术、安装人员。并适合目前从事综合布线工程应用的工程技术安装、施工人员。

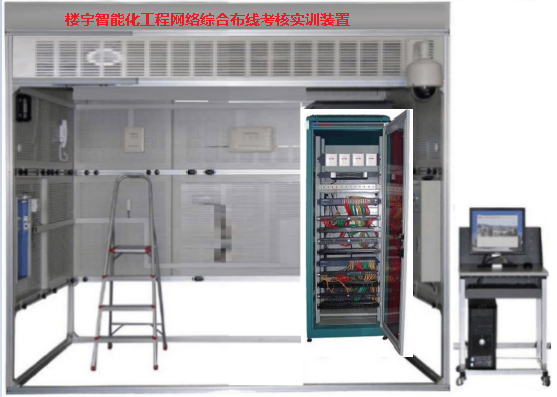

一、产品图片：

一、产品规格：

综合布线装置应由4模块，边界尺寸为需≥长2.0米、高2.0米、宽1.2米）（每堵墙模块尺寸需≥长1.2米、高2.0米、厚0.12米），灵活组装成需要的各种配置墙体。

二、产品配置：

1、外架采用工业铝型材结构，钢板墙厚度≥1.8mm，本套产品组成一个模拟房间结构，用于布线实训，智能楼宇安防实训，智能建筑工程实训等。

2、布线实训楼装置墙体为全喷塑钢网板结构，设备内外无任何木板、轻型材料等辅助材料。使其利于延长使用寿命和无需后期更换耗材，真正实现装置免维护。模拟墙采用模块化设计可单独拆卸任意一块墙面进行维护。

3、墙体采用冷轧镀锌钢板，表面平整，不设任何凹槽结构。考虑学生实训冲击因素，厚度≥1.8mm，若厚度不能达到要求，供货后也将拒绝验收。

4、墙面采用长腰孔（M5型），孔距5*5毫米，使用M5或M4加帽螺钉（也可自攻螺钉挂接较轻设备）牢固挂接网络设备、插座、机柜。

5、实训区的墙面可以模拟综合布线系统的水平、垂直子系统进行线槽安装和线缆布放，能模拟工作区子系统进行信息插座的安装。

6、实训区实训角模块包含有材质为铝镁合金的6U机柜2个，共计2套。安装有模拟二层建筑结构。

7、装置顶部配有开放式线缆桥架，方便观察走线方向。

8、能够使学生完成设备间子系统中机柜与设备的安装与布线、进线间子系统中入口管道的敷设及建筑物子系统中光缆的敷设等项目，并可通过垂直子系统对系统进行拓展，综合其它管理级别的设备，从而掌握其根本

三、产品功能：

仿真网络工程实际环境，可以模拟综合布线垂直系统、综合布线水平系统、的实训；

设备有开放式机柜部份、网络设备、高级喷塑钢结结构、PUD电源、单口面板、双口面板、四口面板、超五类非屏蔽RJ45插座模块、超五类非屏蔽RJ11插头、超五类非屏蔽RJ45插头、光纤插座（SC）、光纤插座（LC）、插座模块面板支架、超五类24位RJ45插座、管理线盘、光纤分线盒（12芯）、托架、光纤跳线、光纤跳线、光纤跳线、语音跳线、数据跳线、光纤适配器、光纤适配器、光纤适配器、110式100回线高频接线模块盘、110式200回线高频接线模块盘、IDC语音模块、IDC语音模块、五类1对UTP线缆、五类4对UTP电缆、超五类4对UTP电缆、五类25对UTP电缆、110型接线工具、110型接线工具、交换机、光纤收发器、网络测试仪、100Mbps网卡、光纤网卡、软件系统、实训考核系统、辅材及工具等组成。外形：600㎜×600㎜×1800㎜。

四、光纤容接机参数

1、产品功能：

可移动式（内置电池，充满电后可熔接/加热最少100次）；全数字式熔接机,全自动调焦；X轴和Y轴同时或独立显示,全面检测切割端面质量；PAS方式纤芯对准功能。清晰数字图像；纤芯观察功能；USB和VGA接口

2、性能指标：

1）全新马达驱动程序，8秒快速熔接，30秒加热。

（2）系统自检功能，确保熔接机随时处于最佳工作状态。

（3）可同时观测X轴、Y轴光纤，可以放大观察纤芯情况。光纤端面自动检查与校准

（4）拥有暂停功能，便于学校实训教学

（5）采用大型防风盖，15m/秒强风下仍能进行接续工作

（6）接续损耗存储：储存8000组接续结果

（7）适用光纤：SM(单模) ，MM（多模），DS（色散位移）光纤，NZDS（非零色散位移，即G.655光纤）及EDF(掺饵光纤)

（8）光纤切割长度：8-16mm。

（9）平均接续损耗： 0.02dB(SM) ，0.01dB(MM)，0.04dB(DS) ，0.04dB(NZDS)

（10）显示：≥5英寸彩色LCD屏，放大光纤180-256倍。

（11）典型加热时间：小于25秒。

（12）终端接口：RS232 接口。

3、产品配置：

熔接主机一台，交流适配器一个，交流电源线一个，内置电池一块，充电器一个，备用电极一个，冷却托盘一个，携带箱一个，精密光纤切割刀一个，光纤剥皮钳一个，备用电极一支。

序号	名称	型号	数量
1	模拟设备房间	200015002000	1	工业铝型材架喷塑钢网孔板
2	光纤插座（SC）		10个
3	光纤插座（LC）		10个
4	光纤收发器		1套
5	光纤适配器		1套
6	机柜式光端器		1套
7	110式100回线接线模块盘		4个
8	110式200回线接线模块盘		4个
9	五类1对UTP线缆		10米
10	五类4对UTP电缆		10米
11	交换机	H3C	1台
12	IDC语音模块		20个
13	光纤网卡		1张
14	软件系统		1
15	六类非屏蔽RJ45插座模块		20个
16	管理线盘		2个
17	开放式标准机柜		2台
18	网络测试仪		2个
19	视频头		1个
20	计算机	I3处理器以上4GB云行内存	1套
21	光纤熔接机		1套

序号	名称	规格	描述	数量
1.	铜缆	超五类网线	300米/箱	1箱
2.	十字螺丝	M6	可重复拆卸10000次	1000个
3.	RJ45水晶头	超五类	100个/盒	4盒
4.	L型支架	厚度3毫米		20个
5.	塑料线扎	3X100毫米	500个/包	4包
6.	20毫米 PVC冷弯管和配件	长1.75米	8角X5根	40根
7.		Ф20弯头	8角X5个	40个
8.		Ф20直接头	8角X 10个	80个
9.		Ф20三通	8角X 5个	40个
10.		Ф20/Ф6孔管卡	8角X 50个	400个
11.	宽度20毫米 PVC线槽和配件	长度1.75米	8角X 5根	40根
12.		宽度20直角	8角X 10个	80个
13.		宽度20阴角	8角20个	20个
14.		宽度20阳角	8角20个	20个
15.		宽度20三通	8角20个	20个
16.	宽度40毫米 PVC线槽和配件	长度1.75米	8角X 5根	40根
17.		宽度40直角	8角X5个	40个
18.		宽度40阴角	8角20个	20个
19.		宽度40阳角	8角20个	20个
20.		宽度40三通	8角20个	20个
	材料架		型号：20006001500MM	1个
	人字梯		1500MM	1个
	手枪钻		300W	1把
	6U机柜		型号: 530350300	6个
