新能源汽车电工电子及电机驱动技术实训装置

产品型号:
SBGYD-QC
销售价格:
¥0.0000
分享到: 复制 更多
--详细资料

SBGYD-QC新能源汽车电工电子及电机驱动技术实训装置

(本实训台需要用数字双踪示波器,请自购)

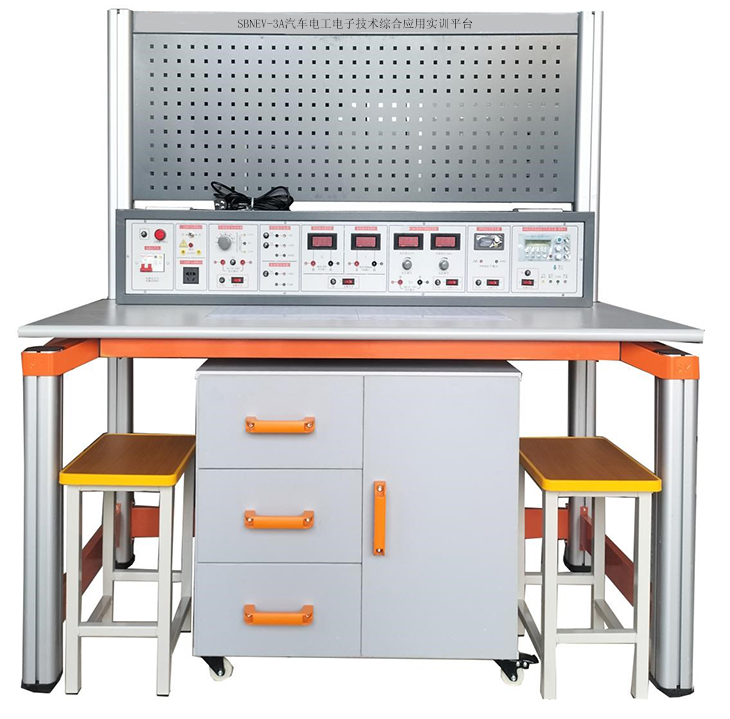

(电工电子实训考核装置参考图片,具体以实物配置为准)

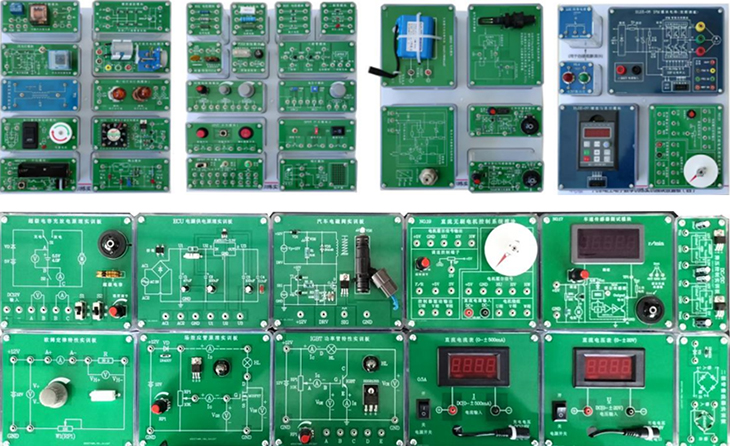

(电子元件模块示例图,共9块板,140多只透明有机塑料封闭元件盒)


(部分透明有机塑料封闭元件盒正反面图 )

一、概述

新能源汽车电工电子及电机驱动技术实训装置根据实际生产和相关岗位职业技能要求研制而成,可完成新能源汽车中模拟电子技术实训、数字电子技术实训、综合应用实训项目,也可完成新能源汽车电力电子变流技术,新能源汽车电机驱动技术的相关实训。本实验台适用于汽车类、电子类、轨道交通类、机电类的教学与实训、,能为学生提供了一个综合应用、创新实训的平台。

二、装置特点

1.提供100多种实训模块,各模块的接口均已引至板上的专用插座,通过模块的四个弹性插脚可布局于专用实训操作底板。学生可用专用实训导线组合各种实训线路,完成不同的实训项目;

2.电源、测量仪表输出端以接线柱和接线端子两种方式引出,实训操作方便;

3.学生可设计、搭接、调试、验证新的电子电路,培养创新意识和能力。

4.提供多种新能源汽车电力电子变流技术组件,电机驱动技术组件,实用性强。

三、技术性能

1.输入电源:单相三相交流电源220VAC±10%,具有触电及过载保护功能,确保人身安全。

2.工作环境:-10~40℃;环境湿度:≤90%(25℃)

3.外形尺寸:长×宽×高=1600×710×1800mm

4.装置容量:≤1KVA

5.安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。设备绝缘电阻≥20MΩ,抗电强度在AC1.5KV、10mA、1min无击穿无飞弧、接地电阻≤4Ω。

四、基本配置及功能

实训装置由实训台、电源控制屏、实训模块、实训工具等组成。

(一) 实训台

采用工业铝合金型材框架,在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表,也可挂放其它通用电工电子实训挂箱,扩展完成多门课程实训;第二层可放置PVC夹板,用来夹放实训图纸。实训台下方还设有四个带刹车的万向轮,便于移动和固定。

(二)活动柜(1个)

活动柜设有3个带拉手抽屉,可存放实训工具。两侧分为6层结构,可放置实训模块。

(三)电源控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训提供交直流电源、信号源和测量仪表等,具体功能如下:

1. 交流电源

(1) 高压交流电源:六路AC220V电源接口,可为外配仪器设备提供工作电源。

2) 低压交流电源:分3V、6V、9V、12V、15V、20V、24V七档可调,输出端具有短路保护、功能,同时还提供带中心抽头双17V交流电源。

2. 直流电源

(1) 可调直流电源:两路0.0V~30V/2A连续可调,具有截止型短路软保护和自动恢复功能,设有数显输出指示。

(2) 固定直流电源:±12V/1A、±5V/1A固定输出,每路均具有短路保护措施。

3. 测量仪表

1)数字直流电流表(AX4模块单元):测量范围:0~2000mA

2)数字直流电压表:测量范围:0~30V,输入阻抗:47K?/V

3)指针式直流微安表: 测量范围:±100μA, 测量精度:2.0级

4)数字直流毫伏表:测量范围:0~2000mV,输入阻抗:47K?/V

5))MF47指针式万用表

① 直流电流: 0~5A,精 度: 2.5%

② 直流电压: 0~2500V,灵 敏 度: 20kΩ/V,精 度: 0-1000V 2.5% 2500V 5%

③ 交流电压: 0~2500V,灵 敏 度: 4kΩ/V,精 度: 5% 频率范围 45 -5kHz

④ 晶体管直流放大倍数: 0 ~ 300hFE

⑤ 音频电平: -10 ~ +22dB电阻:X1...X10kΩ

6)胜利牌数字万用表(VC890D)

直流电压量程:200mV/2V/20V/200V/1000V,精度±(0.5%+3)

交流电压量程:20V/200V/750V,精度±(0.8%+5)

直流电流:20mA/200mA /20A,精度±(1.5%+3)

交流电流:200mA /20A,精度±(1.5%+5)

电阻:200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ,精度±(0.8%+3)

四)实训挂件

1) 三相异步电机变频调速控制系统

提供日本三菱FR-D720-0.4KW-CHR变频器一只,设有BOP操作面板及外围接口。

2)永磁直流无刷电机及控制系统

提供直流无刷电机一台及数字控制系统一个,能够实现电机正、反转控制及调速等功能,可在线对参数进行修改。

3)开关磁阻电动机及控制系统

控制器采用专用控制芯片,针对四相8/6极结构开关磁阻电机而设计开发的控制系统。它采用先进的DSP技术控制单元、功率驱动单元、电压、电流及转速显示单元、键盘单元、系统过压、过流、欠压保护单元等组成。(提供开关磁阻电机一台)。

4)三相永磁同步交流电机控制系统

提供三相永磁同步电机及驱动控制系统1套

5)SPWM单相交直流变频原理

根据普通高等教育"九五"国家级重点教材王兆安,黄俊主编的《电力电子技术》(第四版)的内容进行开发。用于展示交直交变频原理,主要让学生了解SPWM正弦波脉宽调制信号的形成方法,了解IGBT管专用集成驱动芯片的特点及其使用,能完成如下实验项目:

1)SPWM波形成的过程;

2)交直交变频电路在不同负载时的工作情况和波形,并研究工作频率对电路工作波形的影响;

3)IGBT管专用集成驱动芯片的工作特性。

6)功率器件驱动电路实验

主要是为完成新器件特性实验提供驱动和保护电路,使学生了解电力电子新器件的驱动特性。主要包括电源、驱动电路、PWM波形发生器。

1)电源:为驱动电路提供电源,包括±5V、+20V、±15V直流电源。

2)驱动电路:包括MOSFET、IGBT、的驱动电路。其中IGBT的驱动电路采用了专用芯片EXB841。

3)PWM波形发生器:由SG3525为核心的PWM波形发生器主要为新器件驱动电路提供PWM驱动波形;可以通过频率调节旋钮进行频率调节;通过占空比电位器来调节PWM波的占空比;频率范围分为2挡,通过钮子开关切换,高频档是为MOSFET和IGBT驱动电路提供PWM波形,频率调节范围4KHz~10KHz;低频档是为GTR和GTO驱动电路提供PWM波形,频率调节范围400Hz~1KHz;占空比均能从0%调至100%。

7)半桥型开关稳压电源

提供了半桥型开关稳压电源的主电路和控制电路,主电路的电力电子器件为电力MOSFET管;控制电路采用专用PWM控制集成电路SG3525,采用恒频脉宽调制控制方案。可完成"开关电路在开环与闭环下负载特性的测试"以及"电源电压波动对输出的影响"等实验内容。

8)直流斩波实验

根据西安交通大学王兆安教授和黄俊教授主编的《电力电子技术》(第五版)中相关的直流斩波内容而设计的;提供组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525。可完成教材中降压斩波电路(Buck Chopper)、升压斩波电路(Boost Chopper)、升降压斩波电路(Boost -Buck Chopper)、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典型实验。

(五) 配套教学数字资源

1.电工作业培训教学软件( 用电安全与触电急救仿真教学软件)

本产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.2-2006)《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制。该软件采用二维与三维结合的虚拟画面,教导学生电工基础知识和用电的安全及急救方法。包含电工初步知识(电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志),触电急救(触电的方式、安全防护措施、接地与接零保护、人工呼吸,心肺复苏等急救方法),风险排除(灭火器类型、灭火器的使用),电工电子基本操作(包括低压电器、电机与变电器、照明电路、电子技术)等4大模块,15个实训单元,72个实训项目。软件以技能为核心,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。

2. 电机与变压器仿真教学软件

电机与变压器仿真教学软件依据《职业院校数字校园建设规范》(教职成函[2015]1 号)与教育部颁布的有关专业教学大纲而设计,选取典型的电机与变压器,围绕其核心知识点和技能点展开,兼顾教师的课堂教学,力争达到软件的职业性、情境性、过程性、交互性的相互交融。

本软件包括功率电机、控制电机、信号电机和变压器4个实训单元,共18个典型的实训项目,每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。

本软件既可支持教师的课堂演示教学,亦可支持学生进行课前预习,重点支持学生在理论课后进行的自主仿真实训,并可在此基础上实现技能考核。

3. 提供正版维修电工技能鉴定仿真软件

模块分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容,学校可以根据学生学习进度选择相应的训练模块进行训练。

利用生动的动画演示,配合语音对电路工作原理进行讲解;可通过半透明的原理图上的提  示进行相关操作;具有与设备一致的实训项目和实物元件介绍;具有实训目的的描述、实训器材的展示、典型电路的分析、电路原理声动同步的解说、元件布局模拟操作、电路原理的模拟接线,模拟现场的工业仿真等功能。该软件所有图标及器件均采用3D建模,通过美工处理,整体画面美观大方。通过软件的教学及仿真,能激发学员的思维、增强学员的感性认识,更好地剖析教学的重点、难点。

软件中的项目内容都和实训设备相关,学生在去实训室之前,就可以对实操项目在理论和感观上有个初步的认识。

4.电子技能虚拟实训室软件

采用三维仿真技术而研制的仿真实训软件,包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机焊接实训等11个实训单元,基本涵盖了国家电子设备装接工(中初级)鉴定考核的全部主要模块。本产品性能价格比高,是电子技能仿真实训室必备的主体软件。

(六)提供常用电工工具1套,详见清单列表。

五、本设备可以完成的实训项目

汽车模拟电子技术综合应用、创新实训项目目录

项目一  常用二极管的性能测试及应用

项目二  双极晶体管及场效管输出特性的测定

项目三  单管放大电路的研究

项目四  两极放大电路及负反馈放大电路的研究

项目五  助听器电路的调试(电子产品线路)(综合应用)

项目六  恒流充电电路(场效应管的应用)(电子产品线路)(综合应用)

项目七  三极管放大电路故障排除

项目八  整流、滤波及稳压电路的研究

项目九  直流稳压正、负电源电路的研究

项目十  典型复合互补OTL功率放大电路调试(电子产品线路)(综合应用)

项目十一  OTL功率放大电路的故障排除

项目十二  LM386集成音响功率放大电路及其应用(电子产品线路)(综合应用)

项目十三   运算放大器基本运算电路

项目十四   对由运放器组成的积分运算电路、微分运算电路

项目十五   对由运放器组成的电压比较器传输特性的研究

项目十六   气敏传感器制作烟雾报警器的制作与调试(电子产品线路)(综合应用)

项目十七  方波、三角波和锯齿波发生器电路的研究与测试

项目十八  三角波、方波及正弦波发生器的制作竞赛

项目十九  RC(文式桥式)正弦波振荡器和制作与调试

项目二十  电容三点式LC正弦波发生器

项目二十一 有源滤波电路研究

项目二十二  直流-直流(DC-DC)集成电压变换电路的应用与调试(电子产品线路)(综合应用)

项目二十三  恒温控制电路的制作与调试(竞赛项目)(电子产品线路)(综合应用)

汽车数字电子技术综合应用、创新实训项目目录

(一)、基础实训项目

项目一  基本逻辑门电路功能测试

项目二  优先编码器功能测试

项目三  二进制译码器和数据选择器功能测试

项目四  全加器和超前进位全加器功能测试

项目五  数值比较器功能测试

项目六  七段码锁存/译码/驱动器功能测试

项目七  各类触发器功能测试

项目八  双向移位寄存器功能测试

项目九  二一五一十进制计数器功能测试

项目十  二位十进制计数/译码/驱动/显示电路

项目十一  可逆十进制计数电路功能测试

项目十二  N进制计数电路功能测试

项目十三  555定时器基本应用电路

项目十四  微分型单稳态触发器

项目十五  集成单稳态触发器及其应用

项目十六  集成施密特触发器及其应用

(二)、综合应用实训项目

项目十七  声光控制节能路灯电路(电子产品线路)(综合应用)

项目十八  8线数据传输电路(电子产品线路)(综合应用)

项目十九  4位环形计数节拍发生器(电子产品线路)(综合应用)

项目二十  秒脉冲信号发生器(电子产品线路)(综合应用)

项目二十一  救护车/消防车声响报警电路(电子产品线路)(综合应用)

项目二十二  D/A转换器将数码转换成单极性、双极性模拟电压

项目二十三  数控变频三角波-方波发生器

项目二十四  移位寄存器彩灯显示电路(电子产品线路)(综合应用)

项目二十五  8位优先编码器抢答电路(电子产品线路)(综合应用)

项目二十六  触摸式密码电子锁电路(电子产品线路)(综合应用)

项目二十七  数字钟电路(电子产品线路)(综合应用)

项目二十八  二位十进制计数符合电路(电子产品线路)(综合应用)

项目二十九  交通灯控制电路(电子产品线路)(综合应用)

项目三十   升/降阶梯波发生器(电子产品线路)(综合应用)

项目三十一  光电转换加/减计数电路(电子产品线路)(综合应用)

(三)、电力电子技术及应用、创新实训项目

项目一 晶闸管的控制特性及它作为固体开关的应用(电子产品电路)(综合应用项目)

项目二 单结晶体管触发电路

项目三 晶闸管单相半控桥式整流电路(电阻负载)的调试与分析

项目四 晶闸管单相半控桥式整流电路(电阻电感负载)(反电势负载)的研究

项目五 IGBT 直流斩波电路的调试与分析(电子产品电路)(综合应用项目)

项目六 双向晶闸管单相交流调压(调光台灯)电路的制作与调试(电子产品电路)(综合应用项目)

项目七 功率晶体管(BJT)PWM 控制直流电动机可逆调速电路(电子产品电路)(综合应用项 目)

(四)新能源汽车电力电子变流技术及电机驱动技术实训

项目一 新能源汽车电力电子器件(IGBT,MOSFET)的认识与特性实验

项目二 新能源汽车电力电子器件(IGBT,MOSFET)的驱动与保护

项目三 半桥型开关稳压电源的性能研究

项目四 IGBT直流斩波电路(DC-DC)的性能研究

项目五  新能源汽车交流电机SPWM交直交变频调速原理

项目六  新能源汽车直流电机DC/DC调速原理

项目七  三相异步电机变频调速实训

项目八 永磁无刷电动机控制电路调试与运行

项目九 开关磁阻电动机及控制电路调试与运行

六、新能源汽车电工电子及电机驱动技术实训设备的配置

序号

产品名称

型号规格

数量

单位

备注

1

汽车电工电子实训桌

带万向轮灵活移动1600*710*1800mm

1

铝合金框架

2

汽车电工电子电源台

装置采用单相电源供电,并配有带漏电保护的空气开关,熔断器,可调的直流电源024V/2A,并带有过载、短路软保护功能,软保护的值还可进行调节;一组324V交流电源,七档可调;一组±5V、±12V直流稳压电源;一只精密数字电压表(DC 30V),一只精密数字电流表(DC 2000mA);以及8路单相电源插座

1

铁质

3

工具



1

见表一

4

电工电子创新模块

配有9块放置板

1

见表二

5

实验连接线



1



6

学生凳

钢质四脚方凳

2



7

万用表

指针MF47和数字胜利VC890D

2

每样1

8

配套实训指导书



1



9

软件

数字教学资源软件

1



10

三相异步电机变频调速控制系统

提供三相异步电机及变频器

1



11

直流永磁无刷电机及控制系统

提供直流永磁无刷电机及控制系统

1



12

开关磁阻电动机及控制系统

提供开关磁阻电机一台及控制系统1

1



13

SPWM单相交直流变频原理

提供SPWM单相交直流变频原理

1



14

功率器件驱动电路实验

提供汽车电力电子器件及驱动电路1

1



15

半桥型开关稳压电源

提供半桥型开关稳压电源电路板及测试点,采用开环与闭环模式

1



16

直流斩波实验

提供IGBT等斩波主电路与PWM触发电路

1



17

交流永磁同步电机实训

提供三相永磁同步电机及驱动控制系统1

1



表一 配套工具

序号

名称

型号/规格

单位

数量

1

烙铁(带架)

35W

1

2

剥线钳

6

1

3

斜口钳

5

1

4

尖嘴钳

6

1

5

十字螺丝刀

5*150

1

6

一字螺丝刀

5*150

1

7

一字螺丝刀(小)

3*75

1

8

十字螺丝刀(小)

3*75

1

9

小镊子

防静电

1

表二 电工电子创新模块(透明封闭有机塑料元件盒)

序号

产品名称

型号规格

产品代号

单位

1

RJ水泥电阻(5W)

51Ω100Ω200Ω

R01

1

2

RJ金属膜电阻(2W)

330Ω470Ω510Ω

R02

1

3

RJ金属膜电阻(2W)

330Ω

R03

1

510Ω

680Ω

4

RJ金属膜电阻(2W)

1K

R04

1

2K

3.3K

5

RJ金属膜电阻(2W)

3.3K

R05

1

4.7K

6.8K

6

RJ金属膜电阻(2W)

10K

R06

3

22K

47K

7

锰铜丝电阻(3A)

0.1Ω

R07

1

0.2Ω

0.4Ω

8

RT碳膜电阻(1W)

R08

1

4.7Ω

10Ω

27Ω

9

RT碳膜电阻(1W)

39Ω

R09

1

47Ω

56Ω

68Ω

10

RJ金属膜电阻(1W)

100Ω

R10

1

150Ω

200Ω

300Ω

11

RJ金属膜电阻(1W)

390Ω

R11

1

470Ω

560Ω

680Ω

12

RJ金属膜电阻(1/2 W)

560Ω

R12

1

820Ω

1K

1K

13

RJ金属膜电阻( 1/2 W)

1.2K

R13

1

2K

2.7K

3K

14

RJ金属膜电阻( 1/2W)

4.7K

R14

1

5.1K

6.8K

8.2K

15

RJ金属膜电阻( 1/2W)

10K

R15

1

15K

27K

33K

16

RJ金属膜电阻( 1/2W)

51K

R16

4

56K

62K

68K

17

RJ金属膜电阻(  1/2W)

100K

R17

4

270K

390K

470K

18

RJ金属膜电阻( 1/2W)

820K

R18

1

1M

2.2M

10M

19

RJ金属膜电阻(1/2W)

120Ω

R19

1

180Ω

220Ω

620Ω

20

RJ金属膜电阻( 1/2W)

1.5K

R20

1

2.2K

2.7K

3.9K

21

RJ金属膜电阻( 1/2 W)

6.2K

R21

1

20K

24K

47K

22

RJ金属膜电阻( 1/2W)

51K

R22

1

150K

220K

3M

23

RJ金属膜电阻( 1/2W)

510K

R23

2

1.1M

2M

2M

24

CL聚脂膜电容

1000pF

C01

2

2200 pF

CBB聚丙烯膜电容

3300 pF

25

CBB聚丙烯膜电容

4700 pF

C02

2

0.01μF

0.022μF

26

CBB聚丙烯膜电容

0.033μF

C03

4

0.047μF

0.1μF

27

CBB聚丙烯膜电容

0.22μF

C04

1

0.47μF

1μF

28

CBB聚丙烯膜电容

0.47μF

C05

1

1μF

0.33μF

29

CD铝电解电容(50V DC)

3.3μF

C06

2

4.7μF

10μF

30

CD铝电解电容(50V DC)

100μF

C07

1

220μF

470μF

31

CBB聚丙烯膜电容

0.5μF

450V  AC

C08

1

1.0μF

450V  AC

32

CC瓷片电容

20 pF

C10

1

1500 pF

CBB聚丙烯膜电容

2200 pF

33

CC瓷片电容

20 pF

C11

1

CBB聚丙烯膜电容

33 pF

100 pF

34

可调电容

1060 pF

C12

1

220 pF

20120 pF

35

CC瓷片电容

20 pF

C13

1

CL聚脂膜电容

2200 pF

5600 pF

36

CBB聚丙烯膜电容

0.047μF

C14

1

0.01μF

0.1μF

37

CD铝电解电容(50V DC)

2.2μF

C15

2

33μF

47μF

38

WX线绕电位器(WX050

100(5W)

RP1

1

39

WH碳膜电位器(WH118

470(2W)

RP2

1

40

WH碳膜电位器(WH118)

1K (2W)

RP3

1

41

WX线绕电位器(WX14-12)

4.7K(1W)

RP5

1

42

WH碳膜电位器(WH5)

10K (1/2W)

RP6

1

43

WH碳膜电位器(WH5)

22K(1/2W)

RP7

1

44

WH碳膜电位器(WH5)

33K(1/2W)

RP8

1

45

WH碳膜电位器(WH118)

47K (2W)

RP9

1

46

WH碳膜电位器(WH118)

100K (2W)

RP10

1

47

WH碳膜电位器(WH118)

470K (2W)

RP11

1

48

WH碳膜电位器(WH118)

1M (2W)

RP12

1

49

绕线式电位器(WXD3-12

1K (2W)

RP13

1

50

线绕电感

电感L=30mH

L01

1

51

线绕电感

电感L=100mH

L02

1

52

色码电感

22μH

L03

1

82μH

180μH

53

色码电感

330μH

L05

1

柱形电感

47μH

色码电感

100μH

54

脉冲变压器(单双脉冲)

KMB-0021

T05

1

55

集成底座

8P

IC1

2

56

集成底座

14P

IC2

5

57

集成底座

16P

IC3

4

58

集成底座

18P

IC4

2

59

集成底座

20P

IC5

1

60

集成底座

28P

IC7

1

61

单向击穿二极管(稳压管)

1N4728A

(3.3V 1W)

VS1

1

1N4733A (5V 1W)

1N4735A

(6.2V 1W)

62

单向击穿二极管(稳压管)

1N4738A

(8.2V 1W)

VS2

1

1N4740A

(10V 1W)

1N4742A

(12V 1W)

63

双向稳压管 (1W)

5V

VS3

1

8.2V

10V

12V

64

整流二极管

1N4007×4

VD1

1

65

开关二极管

1N4148×2

VD2

1

肖特基二极管

1N5818

1N5819

66

三极管

TIP42C

VT1

1

BU406

散热器

ST25×2



67

三极管

9012

VT2

1

TIP41C

散热器

ST25×1

68

三极管

9013

VT3

1

TIP41C

散热器

ST25×1

69

晶闸管

BT151

VT4

1

场效应管

3DJ7

散热器

ST25×1

70

增强型场效应管

IRF630 (N沟道)

VT5

1

IRF9620(P沟道)

散热器

ST25×2

71

IGBT

10N60×2

VT6

1

1N4148×2

散热器

ST25×2

72

晶闸管电路

51Ω0.1μFBT151FU×3

VT7

1

散热器

ST25×3

73

双向触发二极管

BD3

VT8

1

双向晶闸管

BT135

散热器

ST25×1

74

仪表开关

KN32B

S1

1

75

按钮开关

AN4

S2

1

76

钮子开关

KNX1×2

S3

1

77

白炽灯座



HL1

1

78

指示灯

6.3V

HL4

1

79

熔断丝



FU

1

80

电流表插座



SW

2

81

共阴数码管

0.5

BX01

1

电阻

300Ω×8

82

稳压集成

LM337

BX04

1

LM317

散热器

ST25×2

83

MIC声电传感器

CZN-15EN

BX05

1

石英晶体振荡器

32.768石英晶体

10MΩ电阻

33 pF电容器×2

84

扬声器

BX06

1

85

蜂鸣器

TMB12A12

BX07

1

LED

5个大(红)

电阻

100Ω/0.25W

86

气敏元件

QM-J3

BX08

1

87

三极管插座

127-3T

BX09

1

元件插座

88

元件插座

127-2T×4

BX10

1

89

音乐芯片

CF-60

BX11

1

纽子开关

KNX1

90

保险丝

FU

AX1稳压管稳压电路

1

二极管

1N4007×4

电容

1000μF /50V

100μF /35V

0.1μF

稳压管

1N4733 (5.1V)

91

电阻

100Ω/0.25W×2

AX3铜电阻温度计电路

1

39Ω/0.25W

33Ω/0.25W

温度传感器

LM35

珐琅电阻

RX20-10W 20Ω

纽子开关

KNX1×2

电位器

470Ω(WH5)

铜电阻

Cu-50

92

直流数字毫伏表

02000mV

AX4直流数字毫伏表

1

93

保险丝

FU

AX5                            直流恒压源

1

二极管

1N4007×4

电容

470μF /50V

100μF /25V

0.01μF

集成

LM7812

散热器

ST25×1

94

电位器

10KWH5×2

AX9运放电路

1

二极管

1N4148×2

电容

10μF /35V

集成

OP07

集成底座

8P

95

集成运放

LM358

AX10双运放电路

1

集成底座

8P

96

继电器

GZR-2 12V

AX11继电器驱动电路

1

三极管

9013

二极管

1N4148

97

电容

1000μF/50V×2

AX12

78系列稳压源

1

0.33μF×2

插座

127-3T

98

电容

1000μF/50V×2

AX13

79系列稳压源

1

0.33μF×2

插座

127-3T

99

电位器

22K(WH5)

AX14

单结晶体管触发电路

1

单结晶体管

BT33

电阻

2.2K/0.25W

100Ω/0.25W

560Ω/0.25W

三极管

9013

二极管

1N4148Ω×2

100

功放

LM386

AX15功率放大集成电路

1

电阻

10Ω/0.25W×2

电容

47nF×2

10μF/35V

100nF

100μF/35V

集成底座

8P

101

集成

MC34063A

AX16集成转换器

1

集成底座

8P

102

拨码开关

(5T) (4T)

AX17单管放大电路

1

电阻

1K/0.25W×2

电位器

10KΩ(WH5)×2

插座

127-2T×4

127-3T

103

拨码开关

(5T) (4T)

AX18单管放大电路

1

电阻

1K/0.25W×2

电位器

10KΩ(WH5)×2

插座

127-2T×4

127-3T

104

光电开关

GP1A05HR×2

AX20电动机测速

1

磁性电机

385

固定支架

配套

105

钮子开关

KNX1×2

AX21  0-1置数单刀双掷开关

1

106

集成

CD4011

AX22单脉冲信号

1

CD1413

集成底座

14P

16P

电阻

100Ω/0.25W×4

51Ω/0.25W×4

复位开关

AN4×2

LED

×2 绿×2

107

电阻

100K/0.25W×10

AX23触摸式编码开关

1

钮子开关

KNX1

轻触开关

6×6×4.3×10

108

电阻

51K/0.25W×10

AX24

8421拨码盘

1

夹板

KAS-3

8421拨码开关

KAS-3×2

二极管

1N4148×8

109

集成

555

AX25

CP时钟脉冲源

2

集成底座

8P

电位器

100k(WH5)×2

电阻

10k/0.25W×2

300Ω/0.25W

二极管

1N4007×2

电容

10μF/35V

0.1μF

0.01μF

钮子开关

KNX1

LED

红(5个大)

110

电阻

100Ω/0.25W×7

AX26发光二极管及驱动

1

集成

62083

集成底座

20P

LED

×8

111

集成

CD4511

AX27共阴数码管

3

集成底座

16P

电阻

100Ω/0.25W×14

共阴数码管

0.5×2

112

LED

×4  绿×4  ×4

AX28交通灯电路

1

电阻

51Ω/0.25 W×6

集成

MC1413

集成底座

16P

113

指针微安表

100μA



1


  液压实验台,电梯模型,工业自动化实训台,PLC可编程实训装置,液压气动实训台,部队汽车教学模型、军队汽车教学设备、家用实训台,电工电子,传感器实验台,陈列柜,汽车教学设备、拖拉机模型、制图桌。

上海硕博科教设备有限公司 地址:上海市普陀区长寿路181-3号 生产基地:上海市松江区工业开发区
电话:021-61482202 61482203 61482206 传真:021-61482205 电子信箱:sobokj@vip.163.com
教学设备教学仪器教学实训设备点击这里给我发消息 点击这里给我发消息 点击这里给我发消息 点击这里给我发消息 点击这里给我发消息教育设备教育装备教学模型

液压传动演示实验系统 | 变频空调制冷与制热 | 高级单片机、EDA开发实验装置 | 家电音视频维修技能实训考核装置 | 光纤通信实训装置 | 家用电器考核实训台 | 六层三联群控透明仿真教学电梯模型 | 实验装置 | 实训装置 | 康明斯柴油发动机实训台 | 解放CA1121/CA6110发动机实训台 | 能源动力类实验设备 | 工控自动化培训设备 | 能源电力类实训设备 | 电工电子电气类实训设备 | EDA实验开发系统成套设备 | 电测仪表工培训考核装置 | 电工技能与工艺实训考核实验室成套设备 | 安全用电实训装置 | 教学实验室成套设备 | 教育装备网 | 燃料电池教学实训台 | 太阳能光伏发电实训装置 | 楼宇照明系统实训装置 | 给排水设备安装与控制装置 | 网孔型电工技能及工艺实训考核装置 | 立式电工·模电·数电·单片机综合实验装置 | 电工、电子、电力拖动(带直流电机)技能实训考核台 | 模电、数电实验与技能实训考核台 | 工厂供电技术实训装置 | 电机及自动控制实验装置 | 电机及电气技术实验装置 | 电工电子电力拖动实验装置 | 电工电子实验装置 | 电工技术实验装置 | 电算化实验室设备 | 汽车驾驶模拟器 | 变频调速实验装置 | 机床电气实训装置 | 工程制图实验设备 | 钳工实训实验设备 | 新能源实验室设备 | 楼宇实验室设备 | 电工实验台 | 电路分析实验箱 | 通信原理实验台 | 电力电子电机拖动装置 | 电子学综合实验装置 | 安全用电实训装置 | 维修电工技师、高级技师技能实训考核装置 | 网孔型电工技能及工艺实训考核装置 | 维修电工仪表照明实训考核装置 | 维修电工实训台 | 现代制冷制热实训台 | 通用技术实验室设备 | 光机电实训考核台 | PLC可编程控制器实验装置 | 工业自动化实训台 | 单片机实训考核台 | 实验箱 | 陈列柜 | 液压传动实训装置 | 气动与液压实验台 | 液压PLC实验台 | 气动实验台 | 拖拉机模型 | 部队汽车教学实训台 | 军用汽车教学模型 | 汽车教学挂图 | 汽车程控示教板 | 汽车发动机实训台 | 汽车部件教学模型 | 汽车电路实验台 | 汽车教学模型 | 家用电器实训装置 | 家电电器实验室设备 | 制冷制热 | 中央空调实验室设备 | 仪器柜、准备台 | 生物实验室设备 | 化学实验室设备 | 物理实验室设备 | 传感器综合实验台 | 心肺复苏模拟人 | 数电模电实验设备 | 电工电子实验设备 | 电子电工实验设备|化工实验室装置|环境工程实验装置|热工类实验装置|流体力学实验装置|化学工程.化学工艺实验装置|新能源汽车教学设备|轨道交通实验设备|电工电子维修实训设备系列|船舶技能培训设备|可编程实训台系列|液压元件拆装实训台|农机实训实验设备|教学陈列柜|家电制冷制热实验台系列|部队汽车教学设备|全车电器电路实训台|电气控制试验台|电工电子实验平台|电工维修操作台
