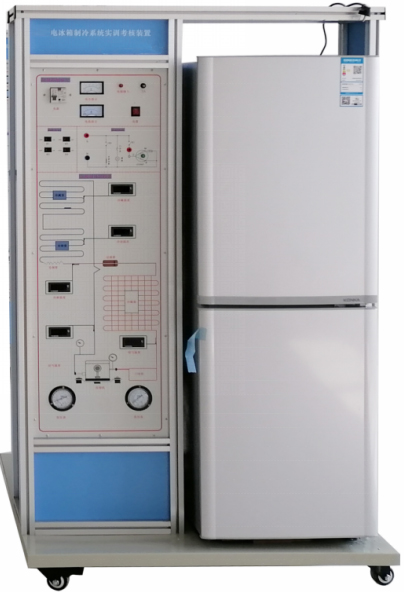

SB-S-TE型电冰箱制冷系统实训考核装置
一、电冰箱制冷系统实训考核装置概述：
电冰箱制冷系统实训考核装置是根据《中华人民共和国教育行业标准（制冷和空调运用与维修专业仪器设备配备标准）》，教育部"振兴21世纪职业教育课程改革和教材建设规划"的教学要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。
电冰箱制冷系统实训考核装置适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。
适合制冷及相关专业初、中级工的鉴定及考核。
二、电冰箱制冷系统实训考核装置的技术参数
1.电源AC 220V±10% 50Hz
2.额定输入功率 400W
3. 电冰箱总有效容积 118升
4.额定输入电流 1A
4.制冷剂 R600a
5.外形尺寸（大约）1000×800×1700 mm
6.安全保护具有过压、过流、漏电保护措施，符合国家相关标准。
7.环保材料选用符合国家相关环保标准
三、电冰箱制冷系统实训考核设备功能特点
采用真实的电冰箱作为教学、实训、考核对象，使学生能够了解和掌握实际冰箱制冷系统的结构、工作原理及维修技能；
实验台架结构：底座2.0MM板金喷涂结构，框架为4040铝材结构，中间隔板为：蓝色。
1、压力单元：压缩机进、出口，安装了压力表，可测量压缩机故障时、工作时的压力变化。
2、故障设定：老师可在电冰箱制冷系统上设置相应的故障点；在制冷系统中设置加装电磁阀设定故障，学生通过对故障现象及各测量点的温度、压力数值变化的综合分析来判定故障点的位置并排除故障
3、温度显示单元 可以直接显示各测量仪表所测点的位置，学生可以更加直观地了解制冷系统运行数据变化情况；
3.1压缩机出口温度；
3.2冷凝器出口温度；
3.3压缩机进口温度；
3.4冷藏室温度；
3.5冷冻室温度；
4、制冷流程图：流程图为多种彩色表示，高压为红色。低压为蓝色，分别对应制冷剂在系统中的温度关系。
四、电冰箱制冷系统实训考核装置提供的实训项目：
常握实际冰箱制冷系统的结构、工作原理及维修技能；
制冷系统的检测
故障点的查找及排除
制冷系统制冷剂过多故障；
制冷系统毛细管脏堵塞；
制冷系统冷凝器出口堵塞；
制冷系统高压低压串气故障；
制冷系统回气管堵塞；
制冷系统制冷剂过少故障；
五、装置的配置
|
序号 |
名称 |
主要技术指标 |
数量 |
单位 |
备注 |
|
1 |
电冰箱制冷系统考核台台架 |
|
1 |
套 |
|
|
2 |
电冰箱制冷系统流程板 |
|
1 |
块 |
|
|
3 |
电冰箱 |
|
1 |
台 |
|
|
4 |
温度表 |
|
4 |
只 |
|
|
5 |
压力表 |
MF－35 |
2 |
只 |
指针式 |
|
6 |
电压表 |
|
1 |
只 |
|
|
7 |
电流表 |
|
1 |
只 |
|
|
8 |
冰箱制冷流程板 |
|
1 |
块 |
|
