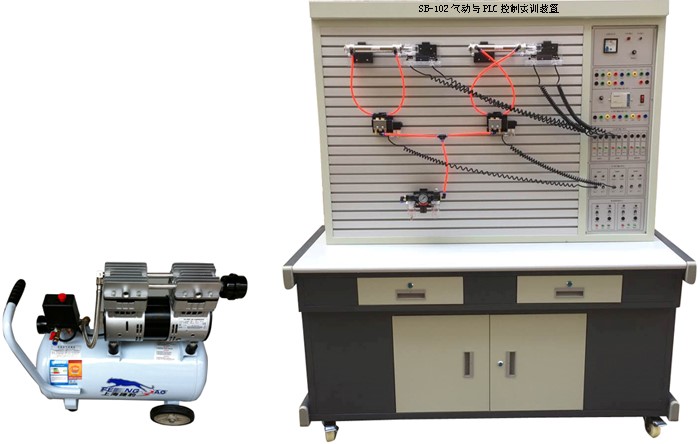

SB-102气动PLC控制实训装置
气动与PLC控制实训装置是应现代液压气动专业教学实验要求。根据《液压与气动传动》，《气动控制技术》等通用教材内容设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验，气动技术课程设计等。
此外，装置采用PLC控制方式。利用PLC控制系统与电脑连接，从学习简单的PLC指令编程，梯形图编程，深入到PLC控制的应用，与计算机通讯、在线调试等实验功能。是气动技术和电气PLC控制技术的完美结合。
一、主要技术参数
1、输入电源：220V．允差±l0%，50Hz；
2、装置容量：≤2kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1750mm
6、静音无油空气压缩机：工作电源：AC220V；电机功率：780W公称容量30L；额定输出气压1Mpa
7、PLC主机模块：主机选用三菱FX1S-20MR，12路开关量输入，8路继电输出。
8、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
二、主要特点
1、气动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。
4、采用静音空压机，为实训室提供一个较好的实训环境。
5、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
6、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
7、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
三、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
气动PLC控制实训装置配置清单
|
序号 |
名 称 |
型 号 |
数量 |
|
1 |
实训桌 |
|
1张 |
|
2 |
实训台 |
|
1台 |
|
3 |
PLC主机模块 |
三菱FX1S-20MR |
1块 |
|
4 |
电源模块 |
|
1块 |
|
5 |
继电器控制模块 |
|
1块 |
|
6 |
PLC控制按钮模块 |
|
1块 |
|
7 |
静音无油空气压缩机 |
|
1台 |
|
8 |
单作用缸 |
QGX25ⅹ100 |
1只 |
|
9 |
双作用缸 |
QGX25ⅹ100 |
2只 |
|
10 |
旋转气缸（透明） |
|
1只 |
|
11 |
三联件 |
AC2000 |
1只 |
|
12 |
减压阀（带压力表） |
AR2000 |
1只 |
|
13 |
手动换向阀 |
H210—08 |
1只 |
|
14 |
单电磁换向阀（二位三通）常开 |
3V210-8 |
1只 |
|
15 |
单电磁换向阀（二位三通）常闭 |
3V210-8 |
1只 |
|
16 |
单电磁换向阀（二位五通） |
4V210-8 |
2只 |
|
17 |
双电磁换向阀（二位五通） |
4V220-8 |
1只 |
|
18 |
双电磁换向阀（三位五通） |
4V230-8 |
1只 |
|
19 |
单气换向阀（二位五通） |
4A210—08 |
2只 |
|
20 |
双气换向阀（二位五通） |
4A220—08 |
2只 |
|
21 |
行程阀（机控） |
MOV—2 |
1只 |
|
22 |
行程阀（按钮） |
MOV—3A |
1只 |
|
23 |
行程阀（按钮带锁） |
MOV—3 |
1只 |
|
24 |
或门型梭阀 |
KV—08 |
2只 |
|
25 |
快速排气阀 |
QE—02 |
2只 |
|
26 |
单向节流阀 |
ASC-08 |
2只 |
|
27 |
单向节流阀（装在缸体上） |
JSC601 |
7只 |
|
28 |
单向阀 |
1/4 |
2只 |
|
29 |
顺序阀（透明） |
|
1只 |
|
30 |
气容 |
|
1只 |
|
31 |
消声器 |
1/8 |
2只 |
|
32 |
消声器 |
1/4 |
1只 |
|
33 |
三通（T型三通） |
Ø 6 |
4只 |
|
34 |
三通（Y型减径三通） |
Ø 8—Ø 6 |
1只 |
|
35 |
四通 |
Ø 6 |
4只 |
|
36 |
气管 |
PU6ⅹ4 |
20米 |
|
37 |
行程开关（装在缸体上） |
|
2只 |
|
38 |
编程电缆（适配器） |
三菱 |
1条 |
|
39 |
工具箱 |
|
1个 |
|
40 |
内六角扳手 |
|
3把 |
|
41 |
螺丝刀 |
|
2把 |
|
42 |
剪刀 |
|
1把 |
|
43 |
活动板手 |
|
1把 |
|
44 |
尖嘴钳 |
|
1把 |
|
45 |
气孔塞头 |
Ø 6 |
10只 |
|
46 |
气动实训说明书 |
|
1册 |
|
47 |
三菱PLC编程软件、程序软件 |
光盘 |
1盘 |
