SBXNY-008纯电动车装调与检测技术平台
一、产品简介

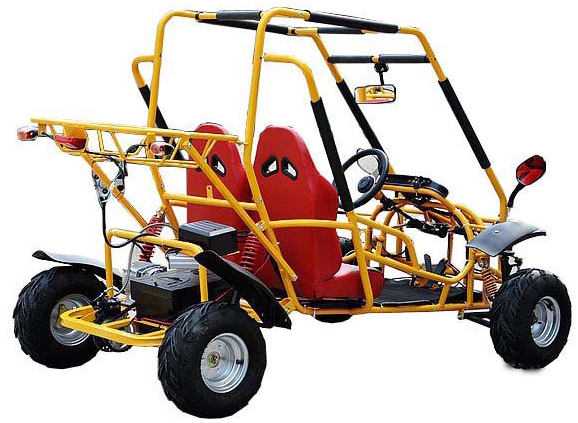

纯电动车装调与检测技术平台选用纯电动卡通车(成人双座、驱动电机及控制系统、锂电池及管理系统、DC-DC模块、高压安全系统、变速器、车载充电机、电子油门总成、换挡机构总成、仪表、交流充电接口、维修开关）真实器件制作，展示纯电动汽车及控制系统理论和维修实训的装配与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
二、纯电动车装调与检测技术平台功能特点
1.纯电动卡通车后驱动力（48V 500W）、整车重量（80kg）、载重（150kg）、最高时速（60km/h）、外观尺寸（长*宽*高）（2350*1500*1450mm）、低压辅助蓄电池：免维护，12V60AH。
2.纯电动卡通车工作正常，真实可运行操作,展示系统结构和原理、工作过程。
3.车架及附件带动力系统的承载，带有转向、制动、灯光照明等车辆的基本功能。
4.实现电池及管理系统、电机控制系统（MCU）、AC/DC、DC/DC、充电系统原理与结构功能认知。
5.实现纯电动车装调与检测操作。
6.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
7.配套实训指导书等教学资料，包含工作原理、实训项目、故障分析等要点说明。
三、纯电动车装调与检测技术平台技术指标
整车重量（80kg）、载重（150kg）、最高时速（60km/h）、外观尺寸（长*宽*高）（2350*1500*1450mm）
四、实训（实验）项目
1.电池组及管理系统的检测与维修
2.纯电动车驱动电机的检测与维修
3.纯电动车驱动电机控制器的检测与维修
4.电子油门的检测与维修
5.档位开关的检测与维修
6.刹车开关的检测与维修
7.电动汽车充电系统的检测与维修
8.电动汽车仪表系统的检测与维修
9.电动汽车辅助电气系统的检测与维修
11.纯电动整车控制及驱动传动等线路连接、部件组装调试
12.纯电动整车控制及驱动传动等系统（电池及管理系统、电机及控制系统（MCU）、AC/DC、DC/DC、仪表、车载充电机）结构与原理认知、功能动态演示、装调与检测、故障模拟与考核、故障检测与维修、故障诊断与排除。
五、基本配置
卡通车(成人双座,48V500W电机、前后轮7寸、前后弹簧减震、前鼓刹后液压碟刹、48V仪表、灯光系统（大灯、转向灯、刹车灯）、开关操控系统）、磷酸铁锂动力电池包及管理系统、国标充电接口与充电枪、纯电动车电机与控制器及运行部分、电子油门总成、换挡机构总成、仪表、变速箱、左右传动轴、液压制动系统、充电插口与充电枪、车载充电机、DC-DC模块、辅助蓄电池（12V45AH）、维修开关、设备操作说明书。
