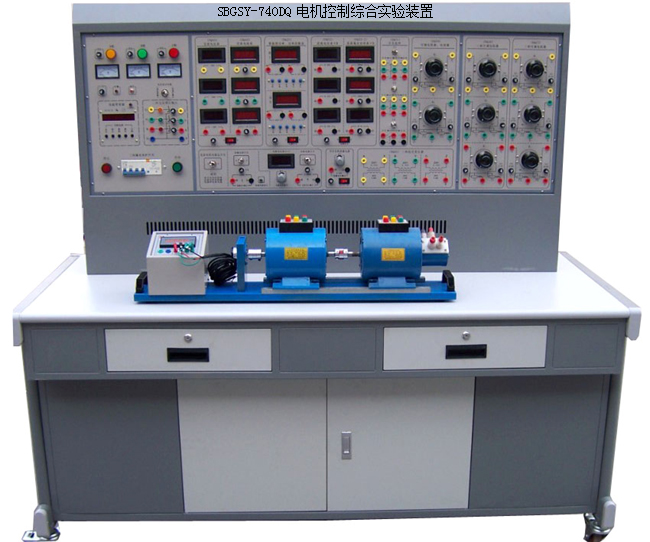

SBGSY-740DQ电机控制综合实验装置
上海硕博科教设备有限公司的电机控制实训室设备，电机控制实训装置主要承担电气自动化技术专业《电机应用与维修》《低压电气设备使用与维护》和机械制造专业、机电一体化技术专业《电工电子技术》课程实验实训教学任务。培养学生掌握电气元件的布局、安装、布线等动手能力和操作技能，掌握电工技能、电气设备安装与维修的专业知识和技能，掌握工作过程的知识以及形成电气职业岗位的职业能力。也是初级、中级及高级维修电工技能培训和考核的场所。
电机控制实训室设备有电气控制板、电机控制实训台、及配套工具仪器仪表等，并配备多媒体投影等先进教学设备，完全满足实训课程
“任务驱动、教学做一体化”的教学要求，规范学生操作等职业习惯，促进了学生综合素质的提高。
电机控制综合实验装置，电机控制技术专业实验室设备，电气自动化技术、生产过程自动化、机电一体化技术、实训项目：直流电机的调速控制、交流电机的调速控制、培养能力：使学生掌握直流电机各绕组冷态电阻.绝缘电阻的测定，直流电机起动机转速测定。掌握他励直流发电机空载特性及外特征，他励电动机固有实验。
本装置能满足《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》等课程大纲要求的实验。装置设计新颖、结构合理、外观豪华气魄，适合高等院校、中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。
一、产品特点
1、综合性强：即能完成“电机拖动”实验，还可扩展电气控制技术实验。
2、整套性强：从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。
3、电机导轨采用不锈钢制造，底板采用20mm厚轧钢板，电机运行噪音小，永不变形，保证了设备长期运行。
4、用“校正直流测功机”测原动机输出功率，完全克服了以往“涡流测功机”死区大、误差大的缺点。配套的小型电机经过特殊设计，其特性和参数可模拟中小型电机，学生通过实验可加深对电机理论的理解。
5、设有电压型和电流型漏电保护，相间、线间过载或短路由单片机全程监控自动保护功能。
6、设有定时器兼报警记录仪，适应实验室的开放式教学，便于老师对实验的管理与考核。
二、技术性能
1、输入电源：三相四线380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、装置容量：＜1.5KVA
4、重 量：300Kg
5、外形尺寸：1600×750×1300（mm）
三、实验项目：
（一）直流电机实验
1、认识实验
2、直流并励电动机
3、直流电动机启动：串电阻启动、降压启动
4、直流电动机改变转向的方法
5、直流电动机调速特性实验：改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压
6、直流发电机实验
（二）异步电动机实验
1、三相绕线式异步电动机定子电阻的测试
2、三相异步电动机空载实验：测取空载时电压U0，电流I0、三相功率P0，绘制空载特性曲线
3、三相异步电动机短路实验：测取短路时电压UK，电流IK、功率PK，绘制短路特性曲线
4、三相异步电动机参数的求取
5、三相异步电动机在各种运行状态下的机械特性
6、单相异步电机试验
（六）电气控制实验项目
1．闸刀开关正转控制线路
2．接触器点动正转控制线路
3．具有自锁的正转控制线路
4．具有过找保护的正转控制线路
5．倒顺开关控制正反转控制线路
6．接触器联锁的正反转控制线路
7．按钮联锁的正反转控制线路
8．按钮接触器复合联锁控制线路
9．自动往返行程控制线路
10．接触器控制串联电阻降压起动线路
11．时间继电器控制串联电阻降压控制线路
12．手动Y/△降压起动
13．接触器控制Y/△降压起动
14．时间继电器控制Y/△降压起动
15．QX3-13型Y/△自动起动控制线路
16．半波整流能耗制动控制线路
17．全波整流能耗制动控制线路
18．C620车床电气控制线路
19．手动降压起动
20．单相运行反接制动控制线路
21．电动葫芦电气控制线路
22．C6163车床电气控制线路
23．控制电路联锁控制线路
24．主电路联锁控制线路
四、装置的基本配备
（一）实训屏（铁质双导亚光密纹喷塑，铝质面板）
1、交流电源：提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源（配有一台三相同轴联动自耦调压器，功率1.5KVA）。可调交流电源输出处设有过流保护装置，当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压输出电压，并有指示灯指示外部电源输入和工作电源输出。
2、励磁电源：直流220V/0.5A，具有短路保护
3、电枢电源：直流0-220V/2A连续可调电源一路，具有短路保护
4、连续可调交流电源：0-240V连续可调，具有短路保护
5、可调同步励磁电机电源：0-40V/2A连续可调，具有短路保护
6、定时器兼报警记录仪：具有设定时间、定时报警、切断电源及记录各种告警次数功能。
7、测量仪表
（1）直流数显电流表四只：量程2000mA，0.5级
（2）直流数显电压表二只：量程300V，0.5级
（3）交流数显电流表三只：量程3A，0.5级
（4）交流数显电压表三只：量程500V，0.5级
（5）智能型功率、功率因数表二只：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。
8、三相转换开关二组，单相转换开关一组
9、三相可调电阻器（三组90Ω×2/1.3A）
10、三相可调电阻器（三组900Ω×2/0.41A）
（二） 电气控制实验模块：
GSY-01 继电控制实验箱一；
GSY-02 继电控制实验箱二；
GSY-03 继电控制实验箱三；
GSY-04 继电控制实验箱四；
GSY-05 继电控制实验箱五；
GSY-06 继电控制实验箱六；
GSY-07 继电控制实验箱七；
GSY-08 继电控制实验箱八；
安全导线：采用高可靠护套结构手枪插连接法，具有柔软、耐压高、强度大、防硬化、韧性好等优点。
电机
1、DQ07直流复励发电机（（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，绝缘等级E ）
2、DQ09直流并励电动机（（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，绝缘等级E ）
3、DQ10三相鼠笼式异步电动机（Un= AC3800V/220V，接法 Y/Δ，转速 1420 RPM，功率100W ,电流0.5A，绝缘等级E）
4、DQ11三相线绕式异步电动机（AC220V，接法 Y，转速 1380RPM，功率120W ,电流0.6A，绝缘等级E）
5、DQ19校正直流测功机（（Un=220V、IN=2.2A、PN=355W、n=1500r/min，绝缘等级E）
即可作电动机又可作测功机，做电动机使用时，可作为发电机的原动机，也可用于拖动电动机完成四象限测试；作测功机使用时，由于电机经特殊设计，容量是被测电机的2～3倍，并经精密仪器校正，能很好的完成被测电机的加载输出转矩的测试。
6、DQ15单相电容启动异步电机 （220V，90W）
（五） 实验桌
实验桌主体为双层铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，造型美观大方。
