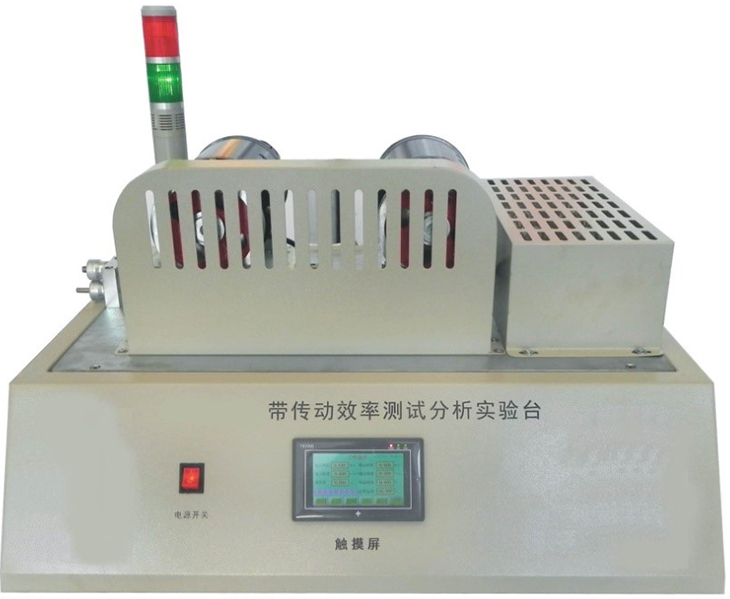

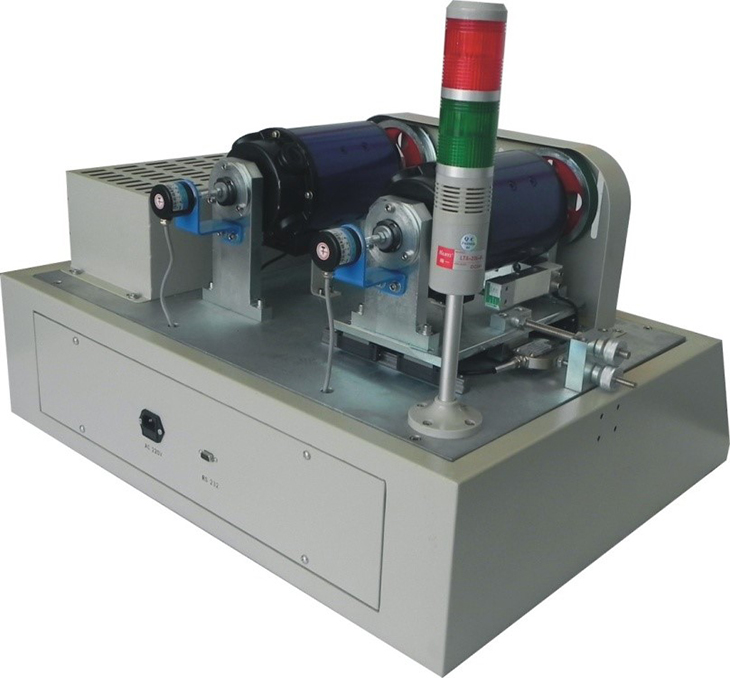

SB-DCT型带传动效率测试分析实验台(基础型)

一、实验内容:

1、平皮带传动效率的测定,通过计算机测试分析软件测试并自动绘制滑差曲线和效率曲线;

2、通过触摸屏显示面板显示面板读数进行平皮带传动效率的测定,人工绘制滑差曲线和效率曲线。



二、性能特点:

1、利用拉压传感器独特的张紧力测试装置,来测试皮带的张紧力,能实现皮带传动受力分

析实验;

2、带传动的张紧力通过旋钮调节,张紧力的大小通过传感器获得,并在触摸屏显示面板上显示;

3、采用传感器和A/D采集并转换成主动带轮和从动带轮的驱动力矩和阻力矩数据,采用角位移传感器和A/D板采集并转换成主、从动带轮的转数。最后输入计算机进行处理作出滑动曲线和效率曲线;

4、带传动实验台与触摸屏显示面板为集成一体(显示面板非独立装置),触摸屏显示面板上有显示转矩、转速、张紧力、加载、主电机输入电压电流,从电机输入电压电流等项目;并且通过触摸屏的上加速和减速按扭可以控制电机转速的变化。

5、可通过计算机测试分析软件进行皮带传动的运动模拟,可观察弹性滑动及打滑现象;

6、计算机测试分析软件功能强大,可自动或人机结合进行测试分析、理论仿真、保存数据和提交实验报告。

7、带传动实验台配备有上位机及上位机测控软件。、

1)上位机测控软件,能获取带传动实验数据并进行数据处理。

2)上位机配置:CPU为双核,主频≧3.3GHZ,内存≧8G,硬盘空间≧500G

三、上位机测控软件内容及特点:

1、利用串口S232串行线,实现数据采集与电脑之间的通讯;

2、可以实时显示运动参数的适时变化曲线;

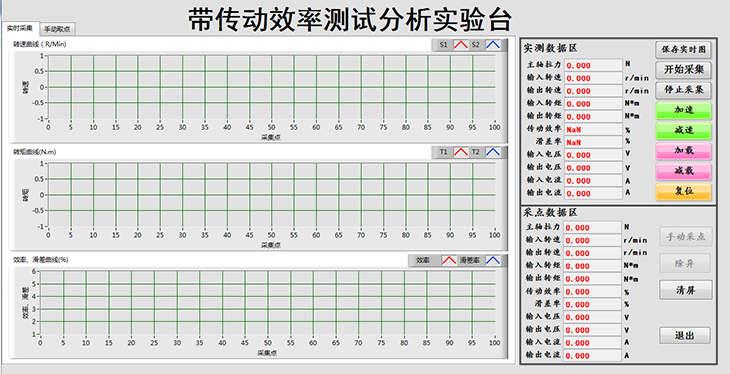

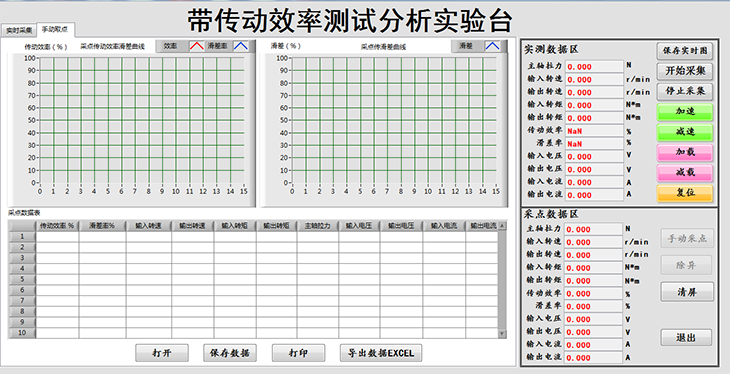

软件界面:

四、造型及表面处理:

1、大气美观、实物感强、加工精细;

2、金属外露件镀铬、其他表面防锈处理加喷塑;

3、塑表面平整、光滑清、清洁无划痕和脱落斑点。

五、主要技术参数:

1、驱动电机功率:355W

2、负载电机功率:355W、负载变动范围:0-300W(有级)

3、调速方式:电子调速;

4、调速范围:0-1500rpm

5、带轮基准直径:

平带轮D1=D2=120mm

平带轮采用复合材料制成,带长880×20×2mm

6、额定转矩:T=1.68N·m

7、测力矩传感器:量程=10kg、精度:1%FS 2

8、拉压传感器:量程=10kg精度:0.3%FS 1

9、光电编码器:2个、脉冲:1024P

10、外形尺寸:740×475×320mm

11、重量:70kg

六、实验台基本配置:

1、测力传感器:2个:量程5kg

2、拉压传感器:1个、量程5kg

3、光电编码器:2个、脉冲:1024P

4、测试分析软件:1套;

5、随机工具:1套;
