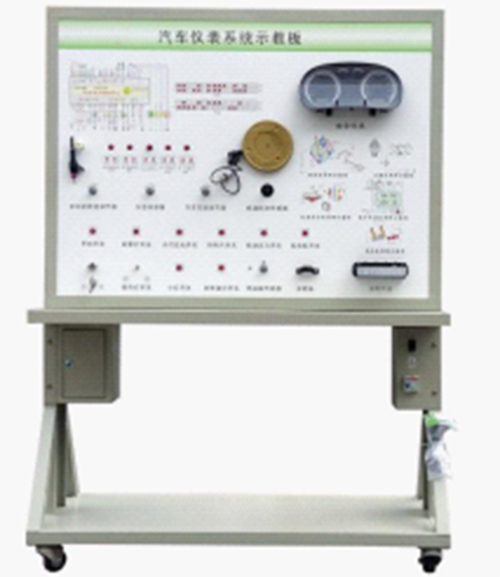

SBXNY-DX-16新能源汽车仪表管理教学实验系统(台架)
一、产品简介
新能源汽车仪表管理教学实验系统(台架)该设备采用大众B5汽车仪表系统实物为基础，充分展示汽车仪表系统的组成结构和工作过程。
适用于学校对汽车仪表系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车电子仪表系统，充分展示汽车电子仪表系统的组成结构。
操纵与仪表系统相连接的各种传感器、开关，模拟仪表信号源的工作，可真实演示汽车仪表系统的工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析汽车电子仪表系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车电子仪表系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格
外形尺寸：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门
移动脚轮：100*60mm
四、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
检测控制面板 |
装有各种检测端子，彩色电路图和工作原理示意图;面板：1200*900*4mm |
套 |
1 |
|
2 |
点火开关 |
|
个 |
1 |
|
3 |
组合仪表 |
|
套 |
1 |
|
4 |
组合开关 |
|
套 |
1 |
|
5 |
转速模拟 |
|
套 |
1 |
|
6 |
车速模拟 |
|
套 |
1 |
|
7 |
燃油表传感器及模拟装置 |
|
套 |
1 |
|
8 |
充电指示灯工作模拟 |
|
套 |
1 |
|
9 |
机油压力工作模拟 |
|
套 |
1 |
|
10 |
转向指示灯开关 |
|
套 |
1 |
|
11 |
远光指示灯开关 |
|
套 |
1 |
|
12 |
移动台架(带自锁脚轮装置) |
1240×600×1700mm(长×宽×高) |
台 |
1 |
|
13 |
故障模拟与排除装置 |
|
套 |
1 |
|
14 |
教师手册 |
|
套 |
1 |
|
15 |
合格证与保修卡 |
|
套 |
1 |
