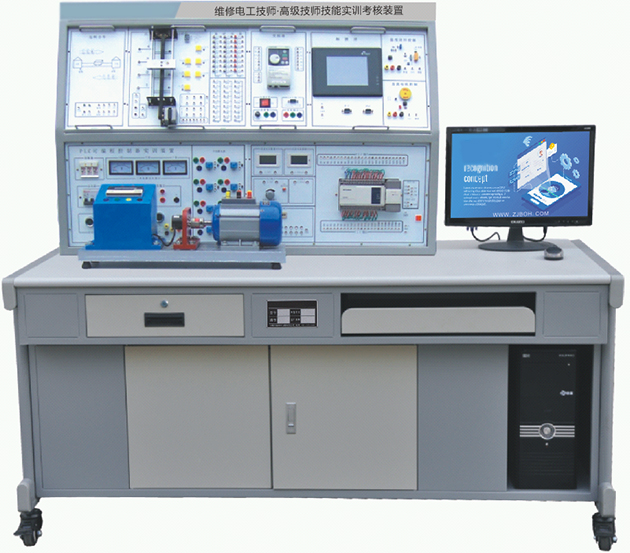

SB-G310维修电工技师.高级技师技能实训考核装置

SB-G310维修电工技师.高级技师技能实训装置

一、概述

维修电工技师·高级技师技能实训考核操作平台是根据劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"的要求而设计的，它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。

二、装置特点：

1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；

2.操作台只需三相四线的交流电源，即可投入使用；

3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求；

4.装置设有电压型和电流性漏电保护器，能确保操作者的人生安全；

5.所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；

6.通过走线槽进行走线，进行工艺布线训练。

7.具有定时兼报警记录仪，为学生实训技能的考核提供一个统一标准。

8.利用目前典型的可编程控制器及总线技术完成对工业生产中模拟对象、实物模型中的逻辑、模拟、过程、运动等的控制实训，完成学生认知、设计、安装、调试、检修等多种技能实训。

9.基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制对象的程序，利用工控网络集中监控的功能，主站PLC可以对任意一台从站PLC进行实时监控，符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制，并进行组态实时监控（1：1通信）。

10.仿真实训教学：通过FLASH虚拟环境实时显示PLC运行状态，也可以实现PLC接线，错误检查，编程训练、程序编写测试等功能。

三、技术性能：

1.输入电压：三相四线（或三相五线）～380V±10% 50Hz

2.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5KVA

4.重量：100Kg

5.外形尺寸：1700×700×1630mm3

6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。

四、装置的基本配置及功能

（一）DW02 电源控制箱

主控屏为铁质双层亚光密纹喷塑结构，铝质面板。

（二）主控功能板配备资源

1.三相四线电源输入，经漏电保护器后，经过总开关，通过起、停按钮控制接触器通断，并设有急停控制按钮；

2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三相电网电压；

3.定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数，为学生实训技能的考核提供一个统一的标准；

4.交流电路测量电表：八位LED显示，可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T。精度1.0级。

5.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；

6.4只5408二极管，用于能耗制动的整流电路；

7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

8.西门子S7-200 SMART SR40；配套PC/PPI编程电缆。

9.变频器件（西门子）：选用西门V20-0.37KW型变频器，工作电压交流380V～460V供电，频率控制范围0.2～400HZ，内置EMC滤波器，输出功率0.4kW。集成RS485通讯接口，PWM方式（具有矢量控制、无传感器矢量速度/转矩控制）等工作模式；输入输出点均引至模块面板上，通过插拔线与控制对象相连接；采用模块化设计，便于扩展与组合；可独立使用，也可与PLC及电气实操单元板配套使用。

10.触摸屏实训组件（实物）： 7英寸STN256色：了解工业触摸屏的功能及使用方法、掌握与PLC之间的通信知识，并掌握复位、置位、交替等功能键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现方法。

（三）实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可放置挂件和实训物品。

序号	挂箱编号	实训模块名称	数量	备注
1	SB-06	维修电工实训考核组件（一）	1件	提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3只
2	SB-07	维修电工实训考核组件（二）	1件	提供空气开关1只、3P熔断器2只、交流接触器3只
3	SB-08	维修电工实训考核组件（三）	1件	提供通电延时时间继电器2只断电延时时间继电器1只行程开关4只各种颜色的按钮6只
4	SB-09	维修电工实训考核组件（四）	1件	提供交流接触器4只
5	SB-PLC	PLC可编程控制器实训组件	1件	提供西门子SR40；配套PC/PPI编程电缆。
6		PLC实训模块（16件）	1套	熟悉PLC指令的用法及编程方法, 掌握一个完整工业应用系统中的较复杂逻辑控制程序的编写能力。
7	SB-BPQ	变频器实训组件	1件	提供西门子V20变频器，可与PLC进行通讯实训
8	SB-CMP	触摸屏实训组件	1件	7英寸彩色大屏
9		SC-09编程电缆	1根	用于PLC主机与PC机通讯
10		编程软件	1套	提供三菱SWOPC-FXGP/WIN-C编程软件
11		网孔实操板	1块	通过搭配元器件学生可自行在网孔板上固定、安装、布局、走线和调试。能培养学生的动手能力和操作技能。该网孔板还可作为实训项目的扩展模块。
12		单相电容起动电动机	1台	交流220V
13		三相鼠笼异步电动机	1台	交流220V/△
14		三相鼠笼异步电动机	1台	交流380V/Y（带速度继电器）

序号	模块编号	实训模块名称	序号	模块编号	实训模块名称
1	PLC-M	基本指令练习（三菱主机）	9	PLC-008	水塔水位
2	PLC-001	LED数码显示	10	PLC-009	液体混合装置
3	PLC-002	天塔之光	11	PLC-010	邮件分拣机
4	PLC-003	十字路口交通灯	12	PLC-011	轧钢机
5	PLC-004	机械手	13	PLC-012	自控成型机
6	PLC-005	四节传送带	14	PLC-013	自动送料装车
7	PLC-006	装配流水线	15	PLC-014	全自动洗衣机
8	PLC-007	五相步进电机	16	PLC-015	电镀生产线
