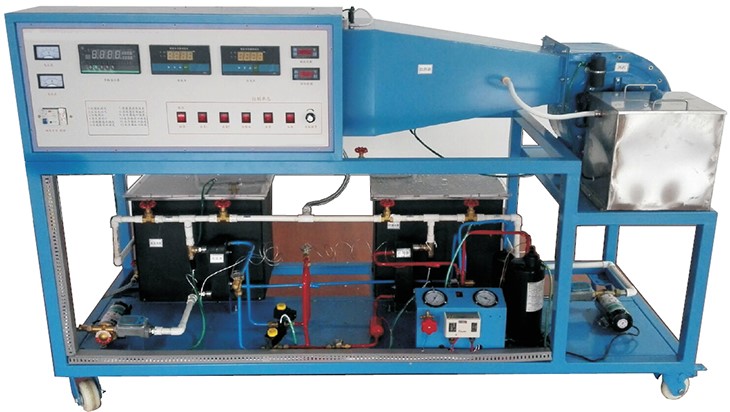

SBJD-861型空气参数调节过程实验装置
一、产品概述：
循环式空气参数调节过程实验装置适合高等职业院校、中等职业学校及本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《空气调节技术与运用》等课程的教学与实训。
二、装置特点
1.安全保护齐全：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
2.直观性好：装置直观展示了直流式空气调节系统的结构，风道采用有机玻璃面板，可清楚地看到空气循环系统的组成部件
三、技术性能
1.输入电源：单相三线 AC220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.制冷剂：R22
4.装置容量：＜2.5kVA
5.重 量：100kg
6.外形尺寸：1800×700×1500mm
四、基本配置及功能
1.控制台
采用双层亚光密纹喷塑结构，造型新颖。最上层布置空气循环系统，可直观展示空气处理机组结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。
2.交流电源
单相三线220V交流电源供电，经漏电保护器，通过启、停开关控制总电源
3.测量仪表
(1)温度传感器4只，为了能够直观地读数，将各组温度信号取出另接表头显示
温度测量范围为：-40℃～+120℃
湿度测量范围为：0%～100%
(2)真空压力表2只（精度2.5级）
量程分别为-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分别实时测量制冷系统低压侧、高压侧、和蒸汽发生器的压力
4.控制仪表
(1)压力控制器1只
实时监测制冷系统低压侧压力、高压侧压力和蒸汽发生器压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
(2)风力调速器1只
用于控制轴流风机风速及运行状态
5.空气处理机组
空气处理机包括粗效过滤器、蒸汽喷管、表冷器、加热器（300W）和轴流风机（额定转速1450r/min、流量1000m3/h、全压35Pa、功率90W、噪声59dB）
6.风冷制冷机组：由1匹全封闭压缩机、风冷冷凝器、干燥过滤器、毛细管、表冷器和加液阀组成
7.加湿系统：由蒸汽系统由蒸汽发生器和蒸汽喷管组成
五、主要配置
|
序号 |
名称 |
数量 |
|
1 |
PT100 |
8个 |
|
2 |
管道式PT100 M12 长150MM |
4 |
|
3 |
压差传感器300P 4-20MA |
1个 |
|
4 |
压差传感器100P 4-20MA |
1个 |
|
5 |
4-20MA输入仪表 |
2 |
|
6 |
流量计（涡轮式） |
2个 |
|
7 |
制冷/制热控制器010 |
2 |
|
8 |
16路温度检测表 |
1 |
|
9 |
蒸汽加湿器 |
个 |
|
10 |
大功率调压器220V |
1个 |
|
11 |
制冷压缩机1P |
1套 |
|
|
压力控制器 |
1套 |
|
12 |
膨胀阀2MM |
2个 |
|
13 |
板式换热器，制冷剂10进12出，水路，DN20螺丝接口 |
2套 |
|
14 |
储液罐1P |
1套 |
|
15 |
不锈铜水箱450*300*400 |
2个 |
|
16 |
过滤网 365*335MM |
1套 |
|
17 |
电磁阀组220V |
2套 |
|
18 |
风机 |
|
|
19 |
水泵 |
2个 |
|
20 |
25UF电容 |
1 |
六，实验目的
1直流空调过程演示；
2通过实测的温度、压力、风量，计算出空调过程热量及热平衡误差；
3通过实验测得的风量、压力、功率等参数，
4测定制冷压缩机性能；通过改变风量、温度、流量工况、
5测定换热器（加热器、表冷器）性能实验
6制冷热的相互间的关系
