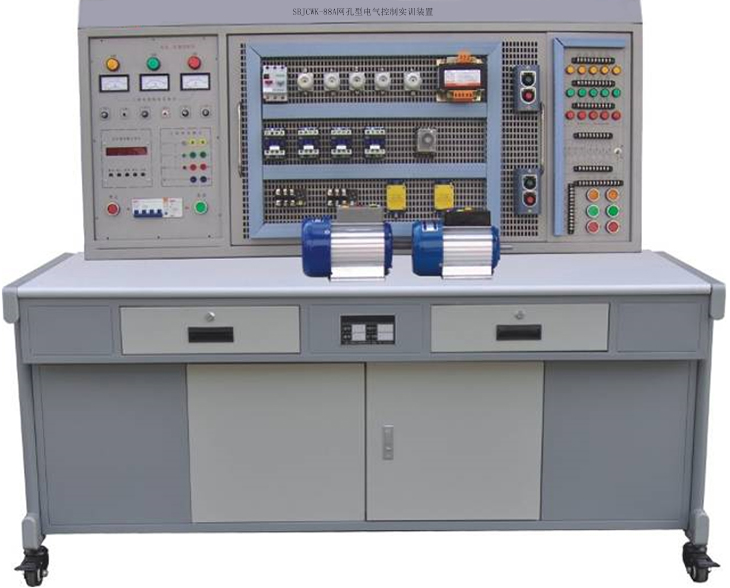

SBJCWK-88A网孔型电气控制实训装置
电气基本技能实训室为机电技术应用专业重点电气实训设备，电气基本技能实训装置的功能是《电工》职业技能“照明电路安装调试和器件的拆装”模块的培训和鉴定，侧重于室内照明电路安装调试和变压器、电动机、接触器等器件的拆装测试技能的训练。配备技能实训考核装置，其拥有各种实训组合板和实训器件满足学生实训，接线直观，拆装测试一体化，极大地帮助学生提高了动手操作能力和感性认知水平、照明电路安装调试和排故排除。
通过实训，培养学生具备掌握常用电工工具的名称及作用，根据控制要求设计照明电路原理图，按照装配要求进行照明电路的安装与检修，使学生能掌握照明电路安装工艺要求，学会照明电路故障分析及故障排除方法。常用电机、接触器等电器的动手测试和拆装，使学生掌握了常用低压电器从里到外的构成及各组成器件的认识，熟悉电气基本操作技能的要领，培养学员实事求是、科学严谨的工作态度和职业行为，树立学员良好的HSE理念，具有团队合作、人际交流的职业素养。
一、电气控制实训装置概述
网孔型电气控制实训装置、网孔型电气控制实训室设备主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖，元器件在网孔板上合理安装、线路的合理布局，全部由学生自行完成，接近工业现场，有效培养学生实际操作技能。所配置的元器件能完成"工厂电气控制"、"电机拖动"、"控制线路与技能训练"、"常用机床控制线路"等课程的实训与考核，增加元器件能扩展"电工技能实训"、"电工仪表与测量"等课程的实训，其适合大中专院校、职校、技校实验室的新建、扩建或实验室的更新换代，也可作为电工考核的考核设备。
二、网孔型电气控制实训装置特点
1、电气控制线路元件装在网孔板上，操作方便、机动灵活、易扩展功能或开发新的实训项目。
2、电气控制实训操作台只需三相四线的交流电源即可投入使用，占地面积小，实训器材集中在储存柜内，易管理、规划化程度高。
3、安全性高，实训屏上除了安装电压型、电流型漏电保护装置外，380V交流电压输出处还设有单片机全程监控的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。
4、实训屏上装配实训管理器，可设定实训或考核时间，记录实训、考核误操作次数，使学训考核有一个统一的标准。
三、网孔型电气控制实训装置技术性能
1、输入电源：三相四线～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1500mm×750mm×1350mm
四、电气控制实训装置的配备及功能
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板
1、主控功能板
（1）三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
（2）智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1）智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。
2）PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。
2、辅助器件安装屏
（1）红、黄、绿信号灯各5只
（2）大功率降压电阻75Ω/75W 3只，能耗制动电阻10Ω/25W 1只
（3）控制按钮6只
（4）整流二极管IN5408 4只
（5）单相开关1只
（二）网孔板1块，元器件在其上合理布局，正确走线完成实训考核项目。
（四）实训桌
实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。
（五）电脑桌一台，铝型材框架结构。
五、基本实训考核项目（增加元器件即可增加实训项目）
1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.Y/△启动自动控制线路
5.用倒顺开关三相异步电动机正反转控制
6.接触器联锁的正反转控制线路
7.按钮联锁的三相异步电动机接触器正反转控制线路
8.双速电动机的切换运行控制线路
9.双重联锁的三相异步电动机正反转控制线路
10.电动葫芦电气控制线路
11.C6140普通车床电气控制线路
12.C650-2普通车床电气控制线路
13.M7120平面磨床电气控制线路
14.M7130K平面磨床电气控制线路
15.M1432A万能外圆磨床电气控制线路
16.X62W型万能铣床电气控制线路
17.Z3050摇臂钻床电气控制线路
18.Z3040B摇臂钻床电气控制线路
19.Z35摇臂钻床电气控制线路
20.T68卧式镗床电气控制线路
21.各种照明电路的布线、安装、调试与检修实训
22.PLC控制的基本电气控制实训
六、网孔型电气控制实训台器材配备置配置表
|
序号 |
名称 |
数量 |
单位 |
|
|
1 |
PLC主机（FX3U-32MR） |
1 |
台 |
|
|
2 |
交流接触器（CJX2-0910） |
7 |
只 |
|
|
3 |
热继电器（JR36-20） |
3 |
只 |
|
|
4 |
电子式时间继电器（SJZ3） |
2 |
只 |
|
|
5 |
螺旋式熔断器（RL1-15） |
6 |
只 |
|
|
6 |
直插式熔断器（RT14-20） |
3 |
只 |
|
|
7 |
低压断路器（DZ108-20） |
1 |
只 |
|
|
8 |
电磁阀（SA-2502） |
1 |
只 |
|
|
9 |
十字开关（LS1-1） |
1 |
只 |
|
|
10 |
行程开关（LX19-001） |
4 |
只 |
|
|
11 |
控制按钮（LA38-11） |
6 |
只 |
|
|
12 |
转换开关（LW26-20） |
1 |
只 |
|
|
13 |
控制变压器（BK-100） |
1 |
只 |
|
|
14 |
灯头座（E27） |
1 |
只 |
|
|
15 |
电子式单相电度表（DDS-5（20）A） |
1 |
只 |
|
|
16 |
单相闸刀开关（2P 10A） |
1 |
只 |
|
|
17 |
触摸开关（86型） |
1 |
只 |
|
|
18 |
人体感应开关（86型） |
1 |
只 |
|
|
19 |
电子节能灯（E27 5W） |
1 |
只 |
|
|
20 |
日光灯管（T8 20W） |
1 |
只 |
|
|
21 |
一开双控开关（86型） |
2 |
只 |
|
|
22 |
螺口灯座（E27） |
2 |
只 |
|
|
23 |
电流互感器（BH-0.66） |
1 |
只 |
|
|
24 |
双开双控开关（86型） |
1 |
只 |
|
|
25 |
电源插座（86型） |
2 |
只 |
|
|
26 |
电容（CBB61 4UF） |
2 |
只 |
|
|
27 |
导轨（C45） |
30 |
厘米 |
|
|
28 |
接线端子（TD1520） |
20 |
孔 |
|
|
29 |
导线（BVR0.75） |
50 |
米 |
|
|
30 |
走线槽（30×30mm） |
2 |
米 |
|
|
31 |
工具1套 |
万用表（UT33B+） |
1 |
只 |
|
螺丝刀（3吋） |
1 |
把 |
||
|
尖嘴钳（8吋） |
1 |
把 |
||
|
剥线钳（7吋） |
1 |
把 |
||
|
电工刀（木柄） |
1 |
把 |
||
|
电笔（100-500V） |
1 |
支 |
||
|
卷尺（3m） |
1 |
只 |
||
|
钢锯（10C吋） |
1 |
把 |
||
|
手枪钻（单相710W） |
1 |
把 |
||
|
32 |
三相鼠笼式异步电动机(Y)（380V/180W） |
1 |
台 |
|
|
33 |
三相鼠笼式异步电动机(△)（380V/180W） |
1 |
台 |
|
|
34 |
双速异步电动机（380V/180W） |
1 |
台 |
|
|
35 |
三相鼠笼式异步电动机(Y/△)（380V/180W） |
1 |
台 |
|
