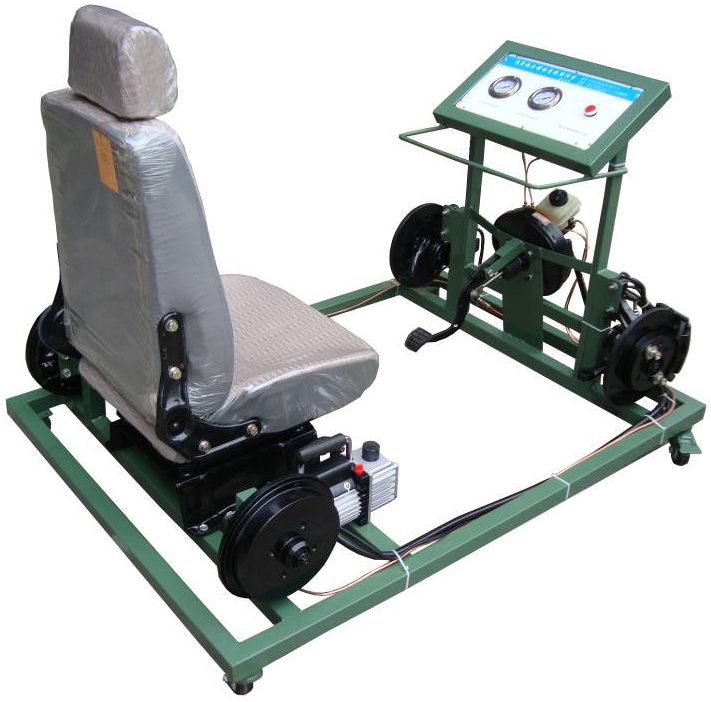

毂式制动系统保养模块教具架
一、功能特点
1.毂式制动系统保养模块教具架采用全新完整的双管路汽车制动系统为基础，全面展示了汽车制动系统的组成结构和工作过程。
2.实训台安装有真空泵，提供真空助力的动力源；前后制动管路上安装有压力表，实时显示前后制动分泵的压力变化。
3.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。
4.适用于学校的汽车制动系统理论与维修实训教学需要，完全满足对汽车制动系统结构展示、工作模拟、拆装实训等教学功能。
二、技术规格
外形尺寸：1400×900×600mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作温度：-40℃～+50℃
压 力 表：0～100kg/psi
真 空 泵：
电 压：AC 220V 50Hz
功 率：120W
抽气速率：25L/min
极限压力：10~30Pa
转 速：1000r/min
进气口径：6
用油量：0.25L
噪 声：≤65
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
四、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
前左右羊角刹车机构总成 |
|
套 |
1 |
|
2 |
后左右刹车鼓总成 |
|
套 |
1 |
|
3 |
刹车真空助力器 |
|
个 |
1 |
|
4 |
刹车总泵与踏板 |
|
套 |
1 |
|
5 |
刹车油瓶 |
|
个 |
1 |
|
5 |
压力表 |
0～100kg/psi |
个 |
2 |
|
6 |
真空泵 |
RS-1A |
台 |
1 |
|
7 |
移动台架(带自锁脚轮装置) |
1400×900×600mm(长×宽×高) |
台 |
1 |
|
8 |
座椅 |
|
台 |
1 |
