SB-801型变频调速技术实训装置
一、产品概述
变频调速技术实训平台采用日本三菱公司的变频调速技术，核心采用了高性能、多功能的FR-A740-1.5K型变频调速器，其380V、1.5kW的强劲动力，确保了实验的精准与高效。内置的FR-A5AP选件，结合外配的脉冲编码器电机制动测速系统，使设备能够轻松应对开环与闭环系统实验，以及变频调速器的所有功能实验。其敞开式结构设计，为学生提供了直观的学习体验，使他们能够深入理解和掌握变频调速器的结构原理及检测维护知识。

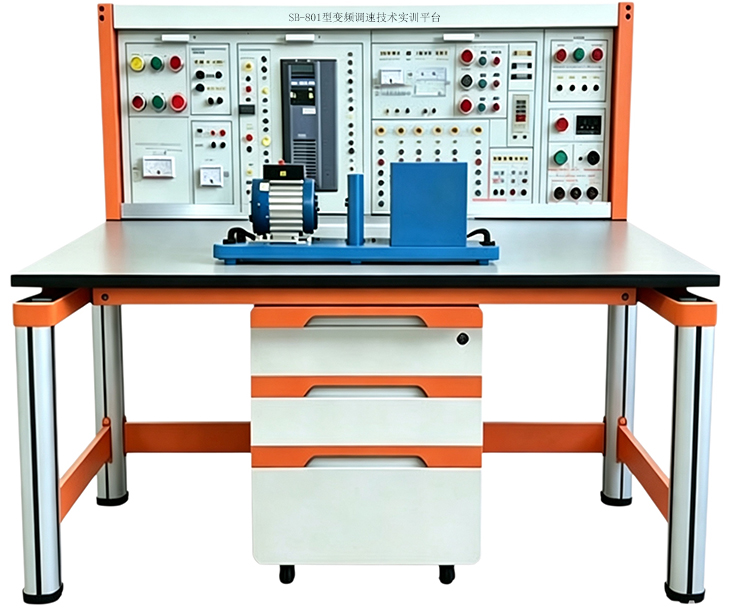

（图片仅供参考、以实际配置为准）
二、实训台技术参数明细
1.稳定的输入电源：确保实验的稳定进行，提供AC380V±5％
50Hz的电源供应。
2.额定电流：3A，满足实验过程中的电流需求。
3.广泛的环境适应性：在-5℃～40℃的温度范围内，设备都能稳定运行。
4.合理的外形尺寸：1600×700×1250mm的规格，既保证了设备的完整性，又便于实验操作。
5.适宜的湿度范围：相对湿度≤90％(25℃)，确保设备在潮湿环境下也能正常运行。
6.变频调速核心：采用FR-A4540-1.5K型变频器，为实验提供强大的动力支持。
三、产品构成
1.实验台设计精巧：整合了所有必要的电器元件、仪表、开关按钮等，结构坚固且美观实用，为实验提供了极大的便利。
2.实验负载电动机：采用三相异步电动机，满足实验对电动机的各种需求。
3.安全便捷的实验导线：所有接插件均采用安全型迭接插头，确保学生在实验过程中的安全，同时插接方便、快捷。
4.电机导轨与光电编码器：提供精准的运动控制和速度测量，为实验提供必要的技术支持。
5.实验桌设计人性化：采用铝木结构，桌面为防火、防水、耐磨高密度板，电脑桌连体设计，既美观大方又实用。
四、实验桌特色
实验桌采用铝木结构，桌面选用防火、防水、耐磨的高密度板，确保实验过程中的安全与舒适。电脑桌连体设计，方便学生操作计算机与记录数据。优质铝合金框架经过氧化处理，坚固耐用且美观。桌子下部设有储存柜和电脑主机柜，便于学生整理资料和存放设备。
五、丰富的实验项目
1.PU点动运行实验：学习PU点动运行的基本原理和操作方法。
2.外部点动运行实验：探究外部点动运行的控制逻辑和实际应用。
3.开环与闭环运行实验：对比开环与闭环系统的性能差异，掌握其工作原理。
4.外部操作与组合操作实验：了解外部操作和组合操作的多样性和灵活性。
5.程序运转与频率跳变实验：学习程序运转的编程方法和频率跳变的控制技巧。
6.多段速度运转实验：探究多段速度运转的实现方式和应用场景。
7.速度反馈与定位系统实验：掌握速度反馈系统和定位系统的基本原理和应用。
8.瞬时停电起动与PID控制实验：学习瞬时停电起动的恢复策略和PID控制的调节方法。
9.网络与通讯控制实验：了解网络通信的基本原理及其在控制系统中的应用。
|
