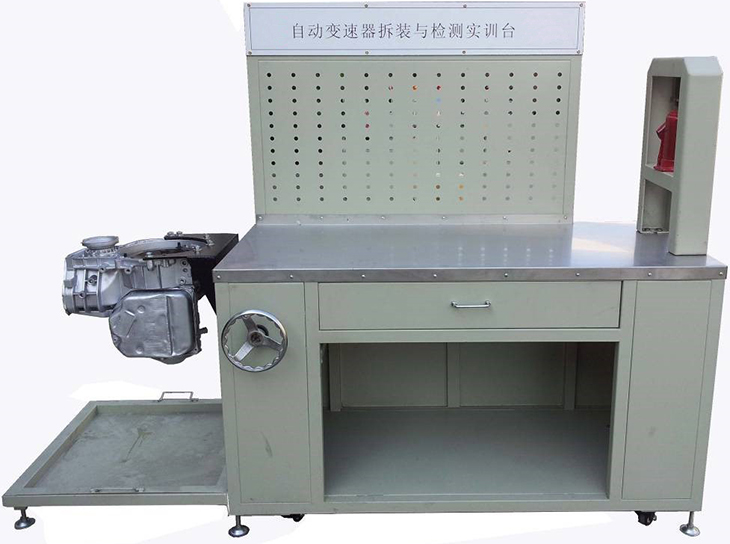

拆装用双离合器自动变速器工作台
一、产品简介
设备满足 "汽车自动变速器拆装与检测"项目拆装要求，可对自动变速器进行拆卸与装配技能的实训考核。
二、功能特点
1.材 质：
该设备整体框架采用40×40mm高强度的方钢，四周蒙钢板焊接而成，表面经喷涂工艺处理，台面采用304不锈钢制作。
2.结 构：
该设备主要由实训台、网孔板、2T手动压床与隐藏式减速翻转机构组成。
网孔板安装在实训台正前方，配备有专用挂钩，配专用工具，便于挂置自动变速箱元器件与专用工具使用；实训台右侧安装有2T手动压床，用于变速箱轴承拆装作业；实训台正面上部设有抽屉，用于放置专用测量工具，下部为元器件存放柜；实训台左侧设有隐藏式减速翻转机构，可使变速器旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配；设置有活动式接油盘。
3.该设备配备大众OAM 双离合器自动变速器总成(带电子阀线束，易于拆装)，并装在专用隐藏式减速翻转翻转架上。
4.实训台底部带有自锁脚轮与固定调节螺栓，可方便移动与固定。
三、基本配置(每台)
|
序号 |
品目名称 |
技术参数 |
单位 |
数量 |
|
1 |
实训台(带自锁脚轮与固定调节螺栓) |
1400×750×800mm漆面采用喷涂技术（配两个抽屉） |
台 |
1 |
|
2 |
网孔板，挂钩20个 |
1400×40×800mm(，配备有专用挂钩5种规格，每种4个 |
套 |
1 |
|
3 |
压床 |
2T（装在台架上）带摇杆 |
台 |
1 |
|
4 |
自动变速器总成 |
大众OAM 双离合器，带电子阀线束，带传感器两个，档位开关一个 |
套 |
1 |
|
5 |
接油盆 |
750×550×35mm(长×宽×深) |
个 |
1 |
|
6 |
配桌面螺丝盘一个 |
不锈钢制作 |
个 |
1 |
