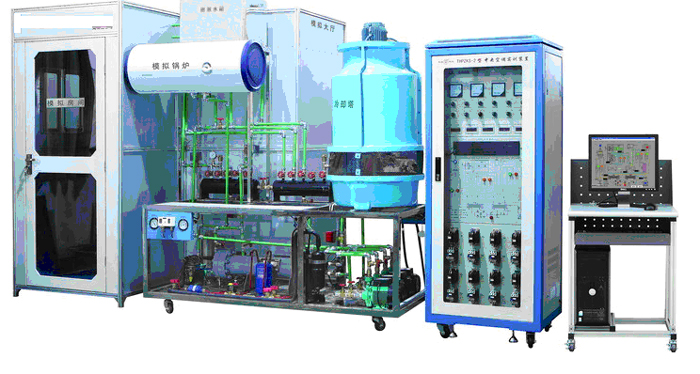

SB6600A-II型中央空调实训考核装置
一、产品概述：
中央空调实训考核装置是根据《中华人民共和国教育行业标准（制冷和空调运用与维修专业仪器设备配备标准）》，教育部"振兴21世纪职业教育课程改革和教材建设规划"的教学要求，结合生产实际和职业岗位的技能要求，按照职业及本科院校的教学、实训、实验要求研制和开发的产品。
该装置适合高等职业院校、中等职业学校及本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《空气调节技术与运用》等课程的教学与实训。该装置也适合制冷及相关专业的中级、高级工和技师的鉴定考核及中央空调课题的设计、开发。
二、特 点
1，半实物化实训教学 本装置是将中央空调微型化，同时保证整个中央空调系统的完整性和合理性，整套实训设备可演示夏季制冷循环，冬季制热循环，在蒸发器、冷凝器、冷却塔、模拟锅炉配置了温度测量点，便于学生观察、了解各种参数的变化情况和系统的工作状况。并增加了一些辅助配置，让学生全面地掌握中央空调技能知识
2，实用性强 控制器采用一台三菱（FX3U-48MR/ES-A<FX2N-48MR-001 的升级版>）及相关继电器、控制开关、指示灯、标准通信接口可编程控制器，上位机软件实时显示系统运行状态及数据。
3，直观性强 实训装置直观展示了中央空调的系统结构、工作原理，可清楚的看到制冷循环系统结构及主要部件的实物，系统还配置有系统完整流程图、交流电压表、交流电流表、真空压力表、信号指示灯使整个系统的实时工作状态一目了然；便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。
4综合性强 整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体，满足对实训的要求。
5，制冷、制热系统循环示教板:分别用彩色灯光演示真循环过程。
6中央空调制冷、制热循环输送管路：用最新型色铝塑管以及铜件连接,并标有明显的走向标志。输送管路经电磁阀、风机盘管输送给模拟房间或模拟风管、根据所需调节风速开关或风量。
7带电脑串行接口,组成智能化测试装置：系统的控制软件采用全汉化菜单式操作。测温器是高精度的PT100,自动A/D摸数转换器转换成数字信号,经Rs232电脑接口输出,在电脑安置相关程序之后,屏上清楚记录、采样、通过打印机输出进行理论分析。
8制冷空调仿真教学软件
a)本软件利用交互式的动画方式，包含制冷与制热、变频空调、中央空调和小型冷库4个实训单元的研制工作，总共包含了近20多个实训项目，基本覆盖了空调、冰箱、中央空调、冷库等职业技能实训和鉴定设备技术规范中所列出的主要技能项目。
三，技术参数
a)电源：三相五线 AC 380 V±10% 50Hz；
b)最大供冷量：7.5kW；
c)最大输入总功率：6.5kW；
d)制冷额定功率：3.8kW；
e)最大堵转电流：50A；
f)制热额定功率：2.0kW；
g)额定输入电流：7A；
h)循环风量：700m3/h；
i)制冷剂：R22；
j)漏电动作电流：≤30mA；
k)噪声：35－40dB（A）；
l)安全保护措施：具有过压、过流、过载、漏电、接地四种保护措施，符合国家相关标准。
四 装置的配置
1，控制器系统配置：控制系统由可编程控制器、数据采集、力控组态软件等组成。控制器采用三菱PLC FX2N－48MR可编程控制器，并加有一个16点的压力扩展模块和两个模拟量采集模块。系统具有手动和自动两种控制方法控制，并且可通过上位机力控软件监测系统运行工况，即系统中制冷状态、制热状态、温度大小、设备运行状态等情况。通过PLC模拟量模块采集温度等相关系统参数对整个系统进行自控。通过对PLC程序编辑，可改变系统的控制过程。组态软件借助于Windows 2000/XP多任务环境，是本系统的管理与调度的中心，实现对整个系统的集中管理、以及对整个楼宇的被控设备进行监测、调度、管理，实现设备的联动控制。在不接对象时，还能完成中央空调电气系统排故实训。
2，控制柜：铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器、接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及PLC主机单元及测试点。
3交流电源控制单元：三相四线制AC 380V电源供电，并设有漏电保护器控制控制屏总电源。
3模拟故障：模拟故障设置由故障箱与软件结合完成，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。
4，测量仪表
电源电压指示单元：提供1只交流电压表和3只交流电流表，用于测量系统电网电压与测量压缩机、冷却水泵、冷冻水泵工作电流。制冷系统压力检测单元：提供2只真空压力表和1只双组压力控制器，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统压缩机低压侧和高压侧的压力变化，对压缩机起到保护作用。
5，中央空调实训考核装置采用3匹水冷机组，配置2台冷却水泵（其中1台备用）、2台冷冻水泵，终端采用一个模拟大厅（风管送风）和一个模拟客房，采用一套分水器和集水器对冷量进行分配调节，整个中央空调采用PLC作为主控机，由计算机通过通信线与PLC进行通信，从而控制整个空调的运行，也可通过网络实现远程控制。空调的运行参数由传感器及变送器进行采集，并通过A/D模块转换后送入PLC中，再由PLC送到计算机中进行实时显示监控。
6．该装置可实现手动控制和计算机控制两种控制方式：
A手动控制按钮在控制柜的门上，这些控制按钮接入到PLC各个相应的输入变量上，可直接对整个中央空调进行控制；
B计算机控制则采用组态技术建立计算机与PLC之间的稳定通讯，从而控制整个中央空调，并实现对空调运行数据的显示、分析等各种功能，同时也可通过网络升级建立远程计算机与现场计算机的通讯，实现对中央空调的远程控制
五，基本配置实训项目：
|
序号 |
设备名称 |
数量 |
|
1 |
水冷制冷机组（配3匹压缩机、水冷冷凝器器及蒸发器） |
1台 |
|
2 |
冷却水系统（2台冷却水泵、1台3吨冷却水塔） |
1套 |
|
3 |
冷冻水系统（2台冷冻水泵1套分水器及集水器1台膨胀水箱） |
1套 |
|
4 |
供暖系统（1台水加热器，1台热水泵） |
1套 |
|
5 |
模拟客房（1个客房模形900×900×1750 mm，1台风机盘管，1套温控器及风量调节系统） |
1套 |
|
6 |
模拟大厅 （1个大厅模形900×800×1750 mm，1套空气处理系统，1套送风管，1套回风管及相关配套设备） |
1套 |
|
7 |
配电柜800×600×1700mm (内置1台三菱（FX3U-48MR/ES-A<FX2N-48MR-001 的升级版>）及相关继电器、控制开关、指示灯、标准通信接口和配套设备) |
1台 |
|
8 |
中央空调PLC应用程序） |
1套 |
|
9 |
工业组态软件 |
1套 |
|
10 |
PLC编程软件 |
1套 |
|
11 |
中央空调PLC应用程序 |
1套 |
|
12 |
中央空调组态应用程序 |
1套 |
|
13 |
制冷软件 |
1套 |
|
14 |
计算机，品牌电脑，配置不低于CPU Intel酷睿2双核E7500/内存 2GDDR2/硬盘320G/声卡全双工/DVD刻录/17寸液晶显示器/网卡/4个以上USB/WindowsXP操作系统。（电脑用户自配） |
1台 |
|
15 |
可移动式学生终端计算机台架 （钢木结构≥ 550×550×900 mm） |
1台 |
六，实训内容
m)认识中央空调的结构及设备的实训；
n)中央空调启动和停止的实训；
o)中央空调的运行、调节操作实训；
p)对中央空调的运行工况及各运行参数进行检测实训；
q)对可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训；
r)配套压力变送器、温度传感器和相应的A/D转换功能模块，可对整个中央空调的运行参数进行采集、实时监控等实训；
s)组态技术应用实训：采用组态技术实现对中央空调运行进行动画显示，运行数据显示、实时监控、组态等功能；
t)网络远程控制实训；
u)网络的安装及设置实训；
v)传感器及变送器安装和使用实训。
