[产品型号]:SB-300NS [产品名称]:单片机实验开发装置 [价    格]: [在线客服]:

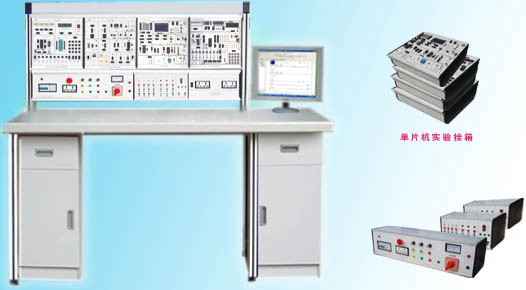

SB-300NS单片机实验开发装置



本装置是根据计算机科学与技术、自动化、电子信息工程、机电一体化等专业单片机课程教学课本《单片机原理及其接口技术》、《单片机原理及应用》、《8051单片机C语言程序设计与实例解析》、《单片机应用系统与开发技术》等,而专门设计的单片机实验装置。采用AT89S52芯片,外围接口包括数码管、按键、8255A/D转换、LCD接口、通信接口和ISP下载等模块。装置实验模块独立化,实验接口全部引出,适合于单片机实验教学,也适合于学生自学。


[创新]

①实验挂箱、功能模块、实验桌骨架均采用铝合金一次性铸造而成,外观统一、美观、大方;

②模块化设计,扩展性强,维修方便。所有实验挂箱和电源功能模块均采用可拆分式、自由组合式设计,便于扩展和功能升级;同时也解决了整机维修难的问题,只要将体积小的挂箱寄回厂家就可以快速、方便的解决相应的问题。

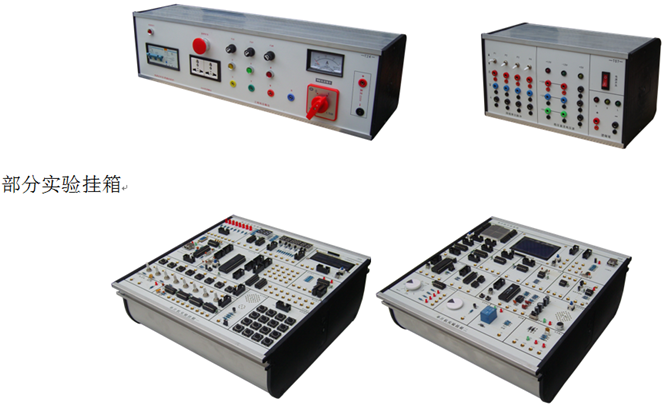

部分功能模块:


③设计防尘帘幕。当实验装置闲置时,将防尘帘幕拉下,可以延长实验装置的使用寿命。

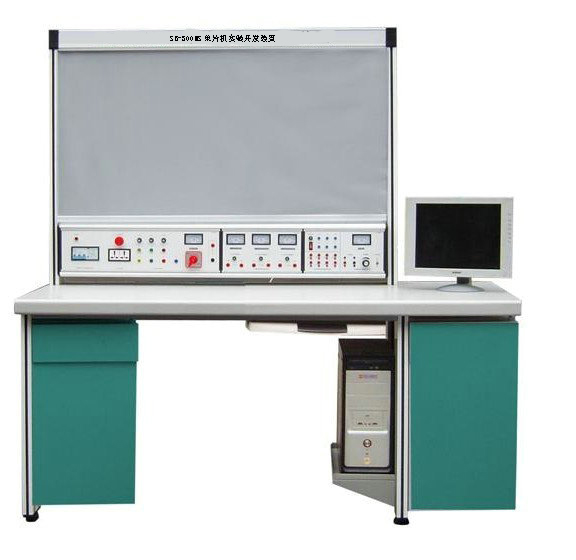

挂上防尘帘幕的整机效果

[软件说明]

单片机仿真软件:可以全面仿真单片机及其外围电路组成的系统的仿真、RS-232动态仿真、C调试器、SPI调试器、键盘和LCD系统仿真的功能;有各种虚拟仪器,如示波器、逻辑分析仪、信号发生器等。可与keil联调进行程序调试,是学习和开发的好帮手,而且具有模拟电路仿真、数字电路仿真功能。

[主要技术与功能]

安全保护系统:设有短路、过载保护、急停、漏电保护。

三相380V输出、直流220V输出、220V插座式5组。

3、单次脉冲输出四组、逻辑笔输出一组。

4、直流稳压电源:±12V、±5V24V五组直流稳压电源输出。

5、USB编程器:SL-USBASP下载器

[配置清单]以下为每台实验装置配置清单,其中主要为铝合结构,3mm厚。

序号

名称

规格(mm)(长×宽×高)

型号

数量

1

主要结构

铝合金骨架



1套

存储柜



1个

电脑支架



1个

键盘支架



1个

防尘帘幕



1个

220V插座输出,供外接仪器/电脑用电



1个

2

功能模块

三相电源模块

595×163×158

T24-1

1台

单次脉冲、逻辑笔、直流稳压电源模块

300×163×158

T07

1台

220V插座输出模块

150×163×158

T22

1台

3

实验挂箱

单片机实验挂箱一

300×105×310

G200

1台

单片机实验挂箱二

300×105×310

G201

1台

单片机实验挂箱三

300×105×310

G202

1台

4

说明书

单片机实验分册



1份

5

光盘资料

单片机源程序



1份

单片机开发软件



1份

Keil安装软件



1份

单片机仿真软件



1份

单片机下载软件



1份

[实验项目]
[单片机实验项目]
存储器清零
二进制BCD码转换
二进制ASCII码转换
程序跳转表
内丰块移动
数据排序
跑马灯实验
转弯灯模拟实验
I/O口输入输出实验
I/O口简单扩展
74LS138译码器电路
继电器控制实验
音频控制实验--音乐播放
LED静态显示实验
LED动态显示实验
定时器应用--时钟模拟实验
中断应用--按键计数实验
独立按键多功能实验
矩阵式键盘实验
DAC0832数模转换应用
ADC0809模数转换实验
74LS164并入串出实验
74LS165串入并出实验
步进电机控制实验
直流电动机PWM调速实验
I2C总线实验
LED点阵汉字实验
计算机钢琴实验
温度传感器温度控制实验
时钟芯片实验(电子万年历)
RS232串口通信实验
IO口模拟串口与PC机通信
工业顺序
串行静态显示实验
LCD1602点阵液晶显示实验
计算器模拟实验
红外遥控实验
看门狗实验
数字频率计实验
12864显示模块
语音录音放音模块
8255 IO扩展应用一
8255 IO扩展应用二
CAN通迅
USB通迅
IC卡应用
ZLG7290键盘显示应用
TFT彩屏应用
单片机外扩RAM
单片机外扩ROM
单片机总线方式
PS2接口
MAX485通迅
串行AD转换实验
串行DA转换实验
PCF8563时钟模拟实验
