[产品型号]:SBC-XNYBSQ [产品名称]:新能源汽车自动变速器实训台 [价     格]: [在线客服]:

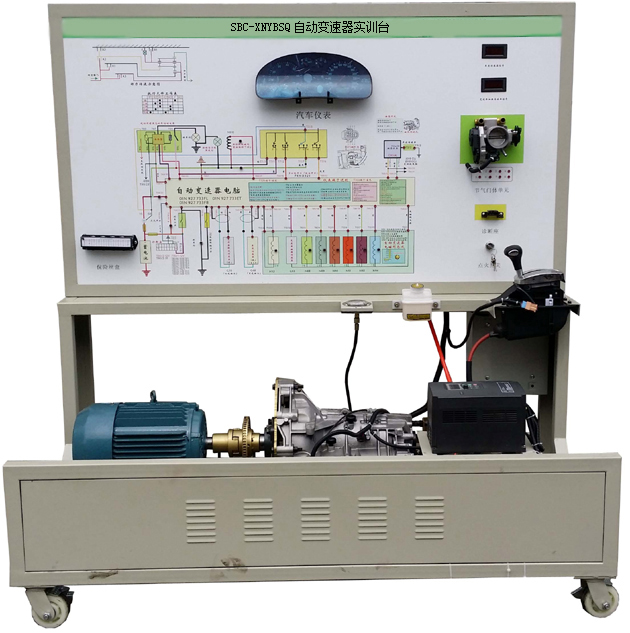

SBC-XNYBSQ自动变速器实训台



一、功能简介

该设备采用翻新大众捷达01M电控自动变速器总成为基础,可调速三相异步电动机做动力源,对自动变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作。真实展示电控自动变速器组成结构和工作过程。

适用于各类型学校对自动变速器理论和维修实训的教学需要。


二、功能特点

1.真实可运行的电控自动变速器、由可调速三相异步电动机驱动,可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作,充分展示自动变速器的组成结构和工作过程。

2.电机直接驱动变速器,电机与变速器通过联轴直接固定.

3.可通过变频器设定电机铭牌上规定的额定电流值,实现用电子热过载继电器来防止电机过载,为了防止机械设备起动/停止期间的冲击,可通过变频器设定进行加速/减速。

4.实训台面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的UV平板喷绘彩色电路图;学员可直观对照电路图和实物,认识和分析自动变速器控制系统的工作原理。

5.实训台面板上安装有检测端子,可直接在面板上检测各传感器、执行器、控制单元管脚的电信号,如电阻、电压、电流、频率信号等。

6.实训台面板上安装有汽车仪表、压力表、可实时显示发动机转速、车速、自动变速器的档位、主油道压力等参数变化。

7.实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机自动变速器电控系统进行读取故障码、清除故障码等自诊断功能。

8.实训台面板上安装有自动变速器各电磁阀指示灯,实时显示各电磁阀的工作状态。

9.实训台配备有电机防护罩、输出轴防护罩等安全保护装置

10.设备面板柜:1.5mm冷板冲压成形,背面设置维修门;底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格

外形尺寸:1600×900×1700mm(长×宽×高)

动力电源:三相四线(或三相五线)380V±10% 50Hz

输入电源;交流220V±10% 50Hz

工作电源;直流12V

三相异步电动机:

  压:AC 380V/660V

  流:8.2A/4.7A

  率:4KW/5.5kw

  速:2880r/min

变频器:

  率:5.5KW/7.5KW

  入:AC 3PH 380V±15%

  出:9A/13A  AC3PH  0~380V  0~400Hz

工作温度:-40℃~+50

颜色:7032

钢管:40*40*3mm

移动脚轮:100*50mm

面板柜:1.5mm冷板冲压成形,背面设置维修门;

四、基本配置(每台)

序号



规格型号

单位

数量

1

检测控制面板

装有各种检测端子以及彩色电路图

1

2

组合仪表

1

3

发动机自动变速器控制电脑(ECU)

1

4

诊断座

1

5

点火开关

1

6

压力表

0-25kg/cm2

1

7

自动变速器总成

1

8

节气门总成

1

9

曲轴传感器及信号盘

1

10

变速器档杆总成

1

11

变速器油散热装置

1

12

三相异步电动机

5.5KW   380V

1

13

变频器

7.5KW   380V

1

14

刹车机构装置

1

15

移动台架(带自锁脚轮装置)

1600×900×1700mm(长×宽×高)

1

16

故障模拟与故障排除装置

1

汽车电磁学原理智能教学平台
